Generator Diesel insonorizat KOMPAK K8000SE-T, 230/400V, putere maxima 7,9 KVA

Generator diesel insonorizat Full Power KOMPAK K8000SE-T

KOMPAK K8000SE-T este un generator diesel insonorizat, trifazat Full Power, conceput pentru alimentarea consumatorilor la 400 V sau 230 V. Furnizează 7,5 kVA putere nominală și 7,9 kVA putere maximă la 400 V, respectiv 5,5 kW putere nominală și 6 kW putere maximă la 230 V.

Generatorul este echipat cu alternator A6T Full Power, regulator automat de tensiune AVR, motor diesel D500E de 12 CP, pornire electrică și rezervor de 12 litri. Autonomia declarată este de până la 10 ore la 50% sarcină, iar nivelul de presiune acustică declarat este de 72 dB(A), măsurat la 7 metri.

Configurația Full Power permite selectarea regimului trifazat la 400 V sau a regimului monofazat la 230 V, în funcție de instalația și consumatorii care trebuie alimentați. Cele două regimuri se utilizează alternativ, nu simultan.

Ce înseamnă Full Power la KOMPAK K8000SE-T?

La un generator trifazat standard, puterea disponibilă la ieșirea monofazată de 230 V este limitată la puterea unei singure faze. Modelul KOMPAK K8000SE-T utilizează un alternator Full Power și un selector dedicat, care permit alegerea unuia dintre cele două regimuri de funcționare:

• regim trifazat, 400 V: 7,5 kVA putere nominală și 7,9 kVA putere maximă;
• regim monofazat, 230 V: 5,5 kW putere nominală și 6 kW putere maximă;
• utilizarea unei puteri monofazate mai mari decât în cazul unui generator trifazat standard;
• flexibilitate pentru aplicații care necesită, alternativ, alimentare la 230 V sau 400 V.

Important: regimul de funcționare trebuie selectat înainte de alimentarea consumatorilor. Ieșirile de 230 V și 400 V nu se utilizează simultan, iar selectorul de tensiune nu trebuie acționat în sarcină.

Mufă AUTO cu 2 pini pentru comandă externă

Mufa AUTO este o intrare de comandă pentru pornirea și oprirea generatorului. Aceasta nu este o ieșire de putere și nu transportă energia produsă de generator.

Mufa poate fi utilizată împreună cu echipamente compatibile, precum:

• invertoare solare prevăzute cu ieșire pentru comanda unui generator;
• controlere pentru sisteme fotovoltaice hibride sau off-grid;
• sisteme externe de management al energiei;
• relee și controlere de pornire compatibile;
• automatizări personalizate pentru aplicații profesionale.

Utilizarea împreună cu un invertor solar

Atunci când nivelul de încărcare a bateriilor ajunge la pragul configurat sau energia disponibilă în sistem nu mai este suficientă, un invertor compatibil poate transmite generatorului comanda de pornire prin mufa AUTO.

După pornire, generatorul furnizează energia printr-un cablu de putere separat, conectat la intrarea AC sau la intrarea dedicată pentru generator a invertorului. În funcție de configurația sistemului, energia poate fi utilizată pentru alimentarea consumatorilor, încărcarea bateriilor sau pentru ambele operațiuni.

Pentru simpla comandă de pornire și oprire transmisă de invertor prin mufa AUTO nu este necesar un tablou ATS. Înaintea instalării trebuie verificate compatibilitatea semnalului de comandă, caracteristicile intrării AC a invertorului, conexiunea de putere și protecțiile electrice necesare.

Pregătit pentru automatizare ATS

KOMPAK K8000SE-T este pregătit pentru conectarea unei automatizări ATS trifazate compatibile. Într-o instalație configurată corespunzător, tabloul ATS monitorizează rețeaua publică, comandă pornirea generatorului atunci când alimentarea este întreruptă și realizează transferul automat între rețea și generator.

Pentru acest model poate fi utilizată automatizarea trifazată KOMPAK ATS-W-25A-3, după verificarea compatibilității și a dimensionării în raport cu instalația și consumatorii alimentați.

Automatizarea ATS nu este inclusă în echiparea standard a generatorului și se achiziționează separat.

Mufa AUTO și automatizarea ATS îndeplinesc funcții diferite:

• mufa AUTO primește o comandă externă de pornire și oprire, de exemplu de la un invertor solar compatibil;
• automatizarea ATS monitorizează rețeaua publică și controlează transferul alimentării între rețea și generator.

Motor diesel D500E și pornire electrică

Generatorul este echipat cu motorul diesel D500E, în 4 timpi, cu injecție directă și răcire cu aer. Motorul dezvoltă 12 CP și are o cilindree de 498 cm³.

• pornire electrică la cheie;
• baterie fără întreținere inclusă;
• protecție la nivel scăzut de ulei, cu oprirea automată a motorului;
• sistem de injecție directă;
• suport dublu pentru reducerea vibrațiilor;
• construcție potrivită pentru aplicații profesionale și sisteme de alimentare de rezervă.

AVR pentru reglarea automată a tensiunii

Regulatorul automat de tensiune AVR ajustează tensiunea furnizată de alternator și contribuie la reducerea variațiilor produse de schimbarea sarcinii.

AVR-ul ajută la alimentarea stabilă a echipamentelor electrice uzuale, însă nu transformă generatorul într-un model inverter. Pentru echipamentele electronice foarte sensibile trebuie verificate cerințele producătorului privind calitatea energiei electrice necesare.

Autonomie și carcasă insonorizată

Rezervorul de 12 litri oferă o autonomie declarată de până la 10 ore la 50% sarcină. Autonomia efectivă poate varia în funcție de puterea consumată, condițiile de exploatare, temperatura ambientală și starea de întreținere a generatorului.

Carcasa insonorizată contribuie la reducerea zgomotului produs de motor și la protejarea componentelor interne. Nivelul de presiune acustică declarat este de 72 dB(A), măsurat la 7 metri.

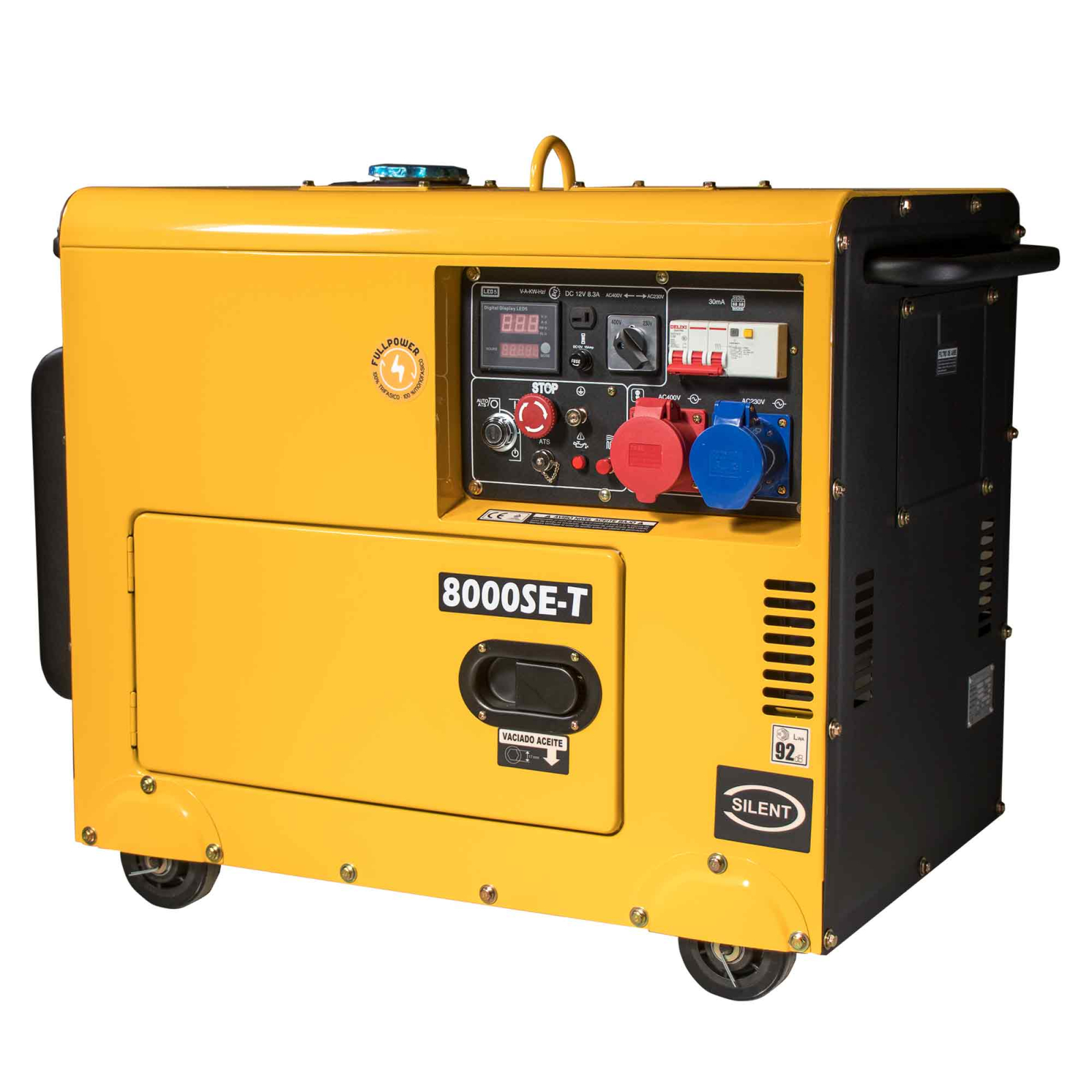

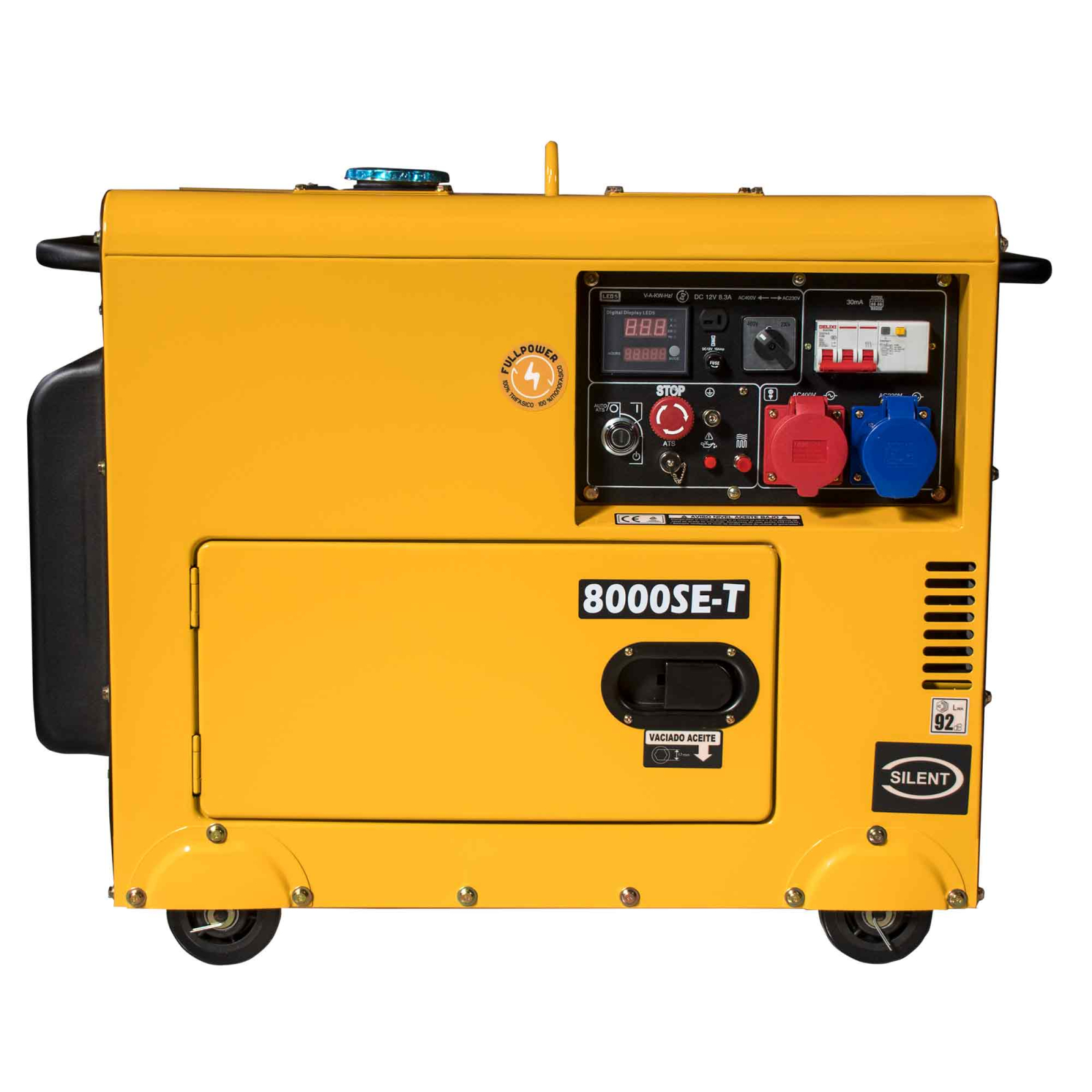

Panou de comandă și conexiuni

• afișaj digital;
• pornire electrică la cheie;
• selector pentru alegerea regimului 400 V sau 230 V;
• mufă AUTO cu 2 pini pentru comandă externă;
• conexiune pentru automatizare ATS compatibilă;
• priză trifazată PCE, 5 pini, 400 V / 16 A;
• priză monofazată 230 V / 32 A;
• bornă de împământare;
• protecții electrice;
• buton pentru oprire de urgență.

Aplicații recomandate

Datorită configurației Full Power și posibilității de comandă externă, KOMPAK K8000SE-T poate fi utilizat pentru:

• sisteme fotovoltaice hibride sau off-grid, cu invertor compatibil;
• alimentarea de rezervă a locuințelor și spațiilor comerciale;
• consumatori monofazați alimentați la 230 V;
• consumatori trifazați alimentați la 400 V;
• ferme, ateliere și spații de producție;
• șantiere și alte aplicații profesionale;
• pompe, compresoare și motoare electrice, după verificarea curentului de pornire;
• sisteme automate de rezervă echipate cu o automatizare ATS compatibilă.

Pentru dimensionarea corectă trebuie luate în calcul puterea simultană a consumatorilor, curenții de pornire ai motoarelor și o rezervă adecvată de putere. Regimul de 230 V sau 400 V se alege în funcție de instalația și consumatorii alimentați.

Specificații tehnice KOMPAK K8000SE-T

Întrebări frecvente despre KOMPAK K8000SE-T

KOMPAK K8000SE-T este un generator Full Power?

Da. Alternatorul Full Power și selectorul dedicat permit utilizarea generatorului în regim trifazat la 400 V sau în regim monofazat la 230 V. Cele două regimuri se utilizează alternativ, nu simultan.

Ce putere furnizează generatorul la 230 V?

În regim monofazat la 230 V, KOMPAK K8000SE-T furnizează 5,5 kW putere nominală și 6 kW putere maximă.

Pot fi utilizate simultan ieșirile de 230 V și 400 V?

Nu. Regimul de funcționare se selectează înainte de alimentarea consumatorilor. Ieșirile de 230 V și 400 V se utilizează alternativ, iar selectorul nu trebuie acționat în sarcină.

KOMPAK K8000SE-T poate fi pornit de un invertor solar?

Da, dacă invertorul dispune de o ieșire de comandă compatibilă. Mufa AUTO cu 2 pini permite pornirea și oprirea generatorului, iar energia produsă este transmisă separat, prin circuitul de putere.

Este necesar un tablou ATS pentru comanda transmisă de invertor?

Nu, dacă se dorește numai pornirea și oprirea generatorului prin mufa AUTO. Tabloul ATS este utilizat atunci când trebuie monitorizată rețeaua publică și realizat transferul automat al alimentării între rețea și generator.

Automatizarea ATS este inclusă?

Nu. Generatorul este pregătit pentru conectarea unei automatizări ATS trifazate compatibile, însă tabloul ATS se achiziționează separat.
