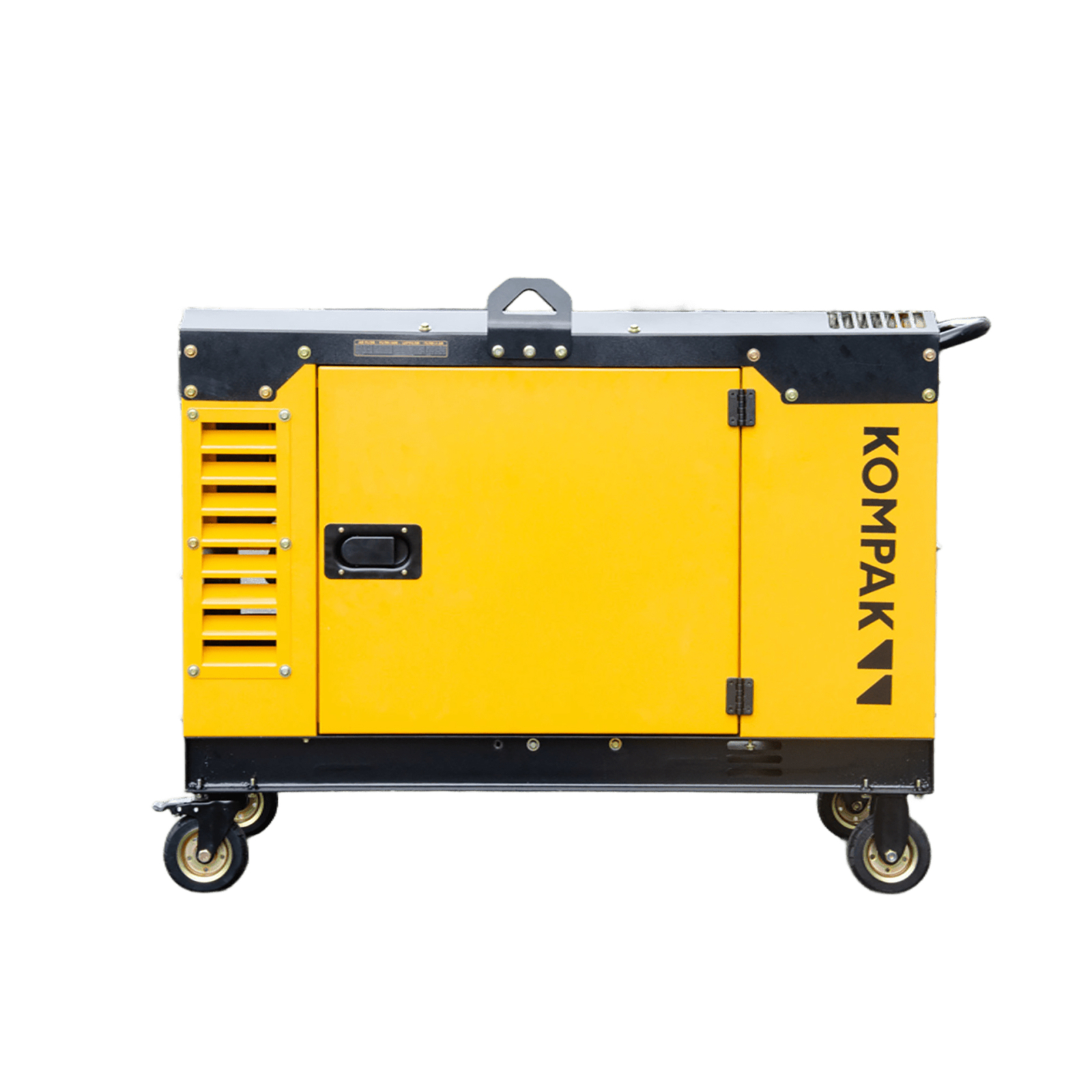

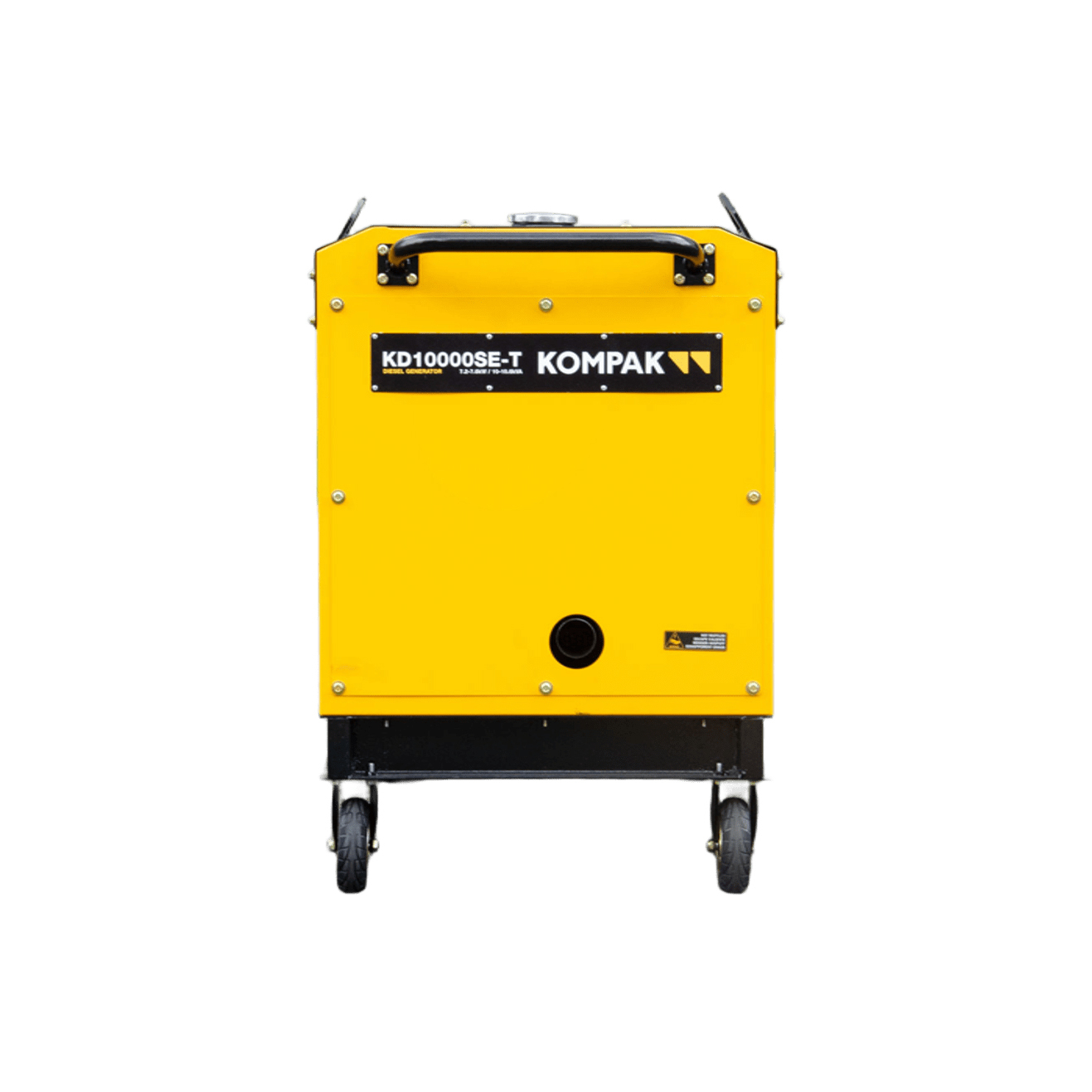

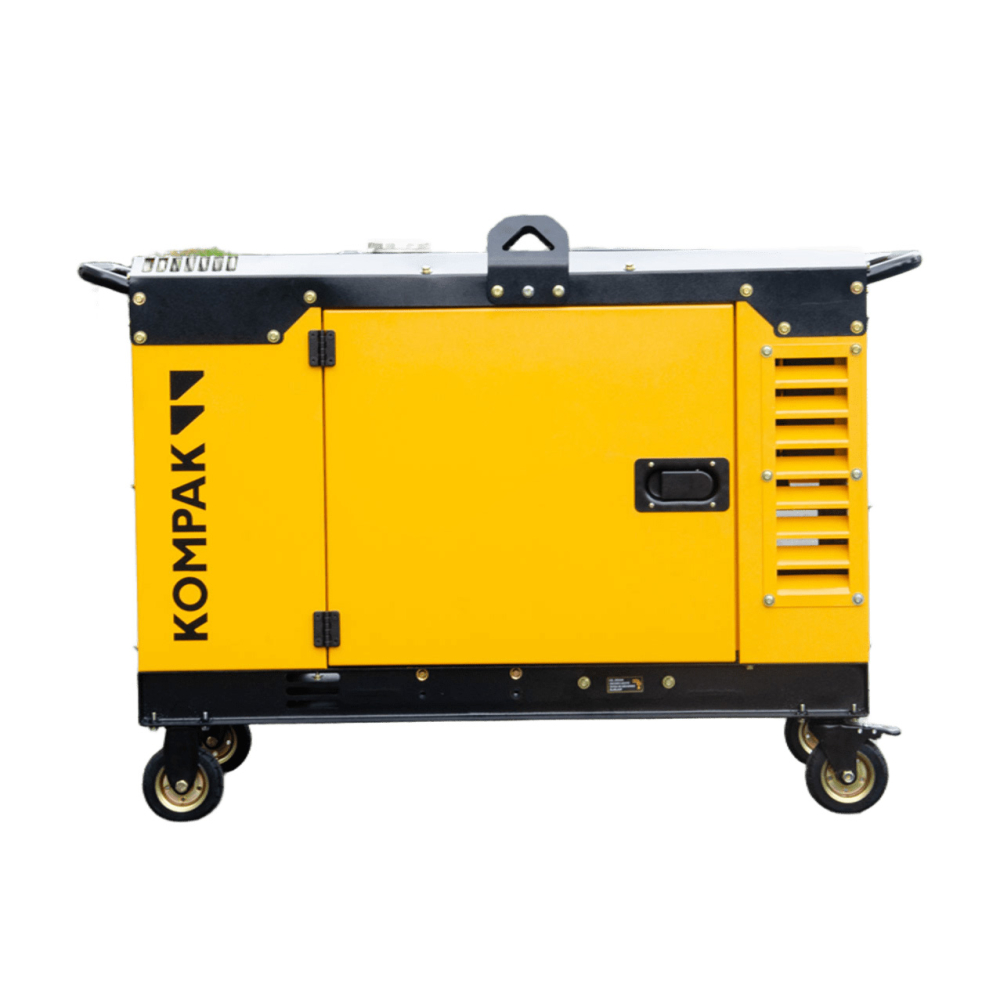

Generator diesel trifazat KOMPAK KD10000SE-T Full Power, 400/230V, 10.6 kVA, insonorizat

Generator diesel insonorizat Full Power KOMPAK KD10000SE-T, 400/230 V

KOMPAK KD10000SE-T este un generator diesel insonorizat, trifazat Full Power, conceput pentru alimentarea consumatorilor la 400 V sau 230 V. Furnizează 10 kVA putere nominală și 10,6 kVA putere maximă la 400 V, respectiv 7,2 kW putere nominală și 7,6 kW putere maximă la 230 V.

Modelul este echipat cu motor diesel D680E de 14,4 CP, alternator ALT8-T, regulator automat de tensiune AVR, pornire electrică, selector 400/230 V, mufă AUTO pentru comandă externă și conexiune pentru automatizare ATS.

Ce înseamnă Full Power la KOMPAK KD10000SE-T

Sistemul Full Power permite utilizarea capacității generatorului atât pentru alimentarea consumatorilor trifazați la 400 V, cât și pentru alimentarea consumatorilor monofazați de putere mare la 230 V.

• la 400 V trifazat: 10 kVA nominal și 10,6 kVA maxim;
• la 230 V monofazat: 7,2 kW nominal și 7,6 kW maxim;
• frecvență: 50 Hz;
• curent declarat: 14,4 A la 400 V și 31 A la 230 V.

Selectarea modului de funcționare se face din comutatorul 400/230 V al panoului. Puterile specificate pentru cele două tensiuni reprezintă moduri de funcționare distincte și nu se cumulează.

Selectorul de tensiune nu trebuie acționat cât timp generatorul alimentează consumatori. Înainte de schimbarea între 400 V și 230 V, sarcina trebuie deconectată.

Puterea nominală reprezintă valoarea recomandată pentru funcționarea continuă. Puterea maximă este disponibilă numai pentru intervale scurte și nu trebuie utilizată ca putere permanentă.

Mufă AUTO cu 2 pini pentru comandă externă

Mufa AUTO este o intrare de comandă pentru pornirea și oprirea generatorului. Aceasta nu transportă energia produsă de generator.

Comanda de pornire și oprire poate proveni de la:

• un invertor solar cu ieșire compatibilă pentru pornirea generatorului;
• un controler pentru sisteme fotovoltaice hibride sau off-grid;
• un sistem extern de management al energiei;
• un releu sau controler de pornire compatibil;
• o automatizare personalizată.

Utilizarea cu un invertor solar

Atunci când nivelul de încărcare al bateriilor scade sub pragul configurat sau când sistemul are nevoie de energie suplimentară, invertorul poate transmite semnalul de pornire către mufa AUTO.

După pornire, energia generatorului este transmisă separat, prin circuitul de putere, către intrarea AC sau intrarea dedicată de generator a invertorului. Invertorul gestionează alimentarea consumatorilor și încărcarea bateriilor.

Pentru comanda de pornire transmisă de invertor nu este necesar un tablou ATS separat. Compatibilitatea semnalului de comandă, tensiunea utilizată, conexiunea de putere, protecțiile instalației și configurarea invertorului trebuie însă verificate înainte de conectare.

Pentru un invertor monofazat se utilizează modul de 230 V, în limita puterii nominale de 7,2 kW. Pentru un sistem trifazat trebuie verificată compatibilitatea invertorului cu alimentarea de 400 V și cu generatorul.

Compatibilitate cu automatizare ATS

KOMPAK KD10000SE-T dispune separat de conexiune pentru automatizare ATS. Într-un sistem de rezervă, tabloul ATS monitorizează rețeaua publică și comandă pornirea generatorului atunci când alimentarea este întreruptă.

Pentru acest model trebuie utilizată o automatizare ATS trifazată compatibilă, dimensionată în funcție de tensiunea, curentul și configurația instalației.

Mufa AUTO și automatizarea ATS au funcții diferite:

• mufa AUTO: primește o comandă externă de pornire și oprire, inclusiv de la un invertor solar;
• automatizarea ATS: gestionează transferul alimentării între rețeaua publică și generator.

Motor diesel D680E și pornire electrică

Generatorul este echipat cu motorul diesel D680E, în 4 timpi, cu răcire cu aer. Motorul dezvoltă 14,4 CP și are o cilindree de 678 cm³.

• pornire electrică la cheie;
• preîncălzire manuală de la panoul de comandă;
• baterie de 12 V și 36 Ah inclusă;
• alarmă și protecție la nivel scăzut de ulei;
• capacitate baie de ulei de 2,4 litri;
• roți rezistente la perforare pentru deplasare;
• punct superior pentru ridicare și manipulare controlată.

Alternator ALT8-T și regulator AVR

Alternatorul ALT8-T are o putere de 8 kW și permite funcționarea în regim Full Power la 230 V sau 400 V. Regulatorul automat de tensiune AVR ajustează tensiunea furnizată și contribuie la limitarea variațiilor produse de schimbarea sarcinii.

AVR-ul este potrivit pentru alimentarea multor consumatori uzuali și echipamente inductive, dar nu trebuie confundat cu tehnologia inverter. Pentru aparatură electronică foarte sensibilă trebuie verificate cerințele producătorului echipamentului alimentat.

Autonomie și carcasă insonorizată

Rezervorul de 25 de litri oferă o autonomie declarată de până la 10 ore. Durata reală de funcționare depinde de sarcina aplicată, tensiunea utilizată, temperatura ambientală, condițiile de exploatare și starea de întreținere.

Carcasa insonorizată reduce zgomotul motorului și protejează componentele interne. Nivelul de presiune acustică declarat este de 72 dB(A), măsurat la 7 metri, iar nivelul de putere acustică este de 97 dB.

Carcasa insonorizată nu permite utilizarea generatorului într-un spațiu închis. Gazele de evacuare conțin monoxid de carbon și trebuie evacuate în siguranță.

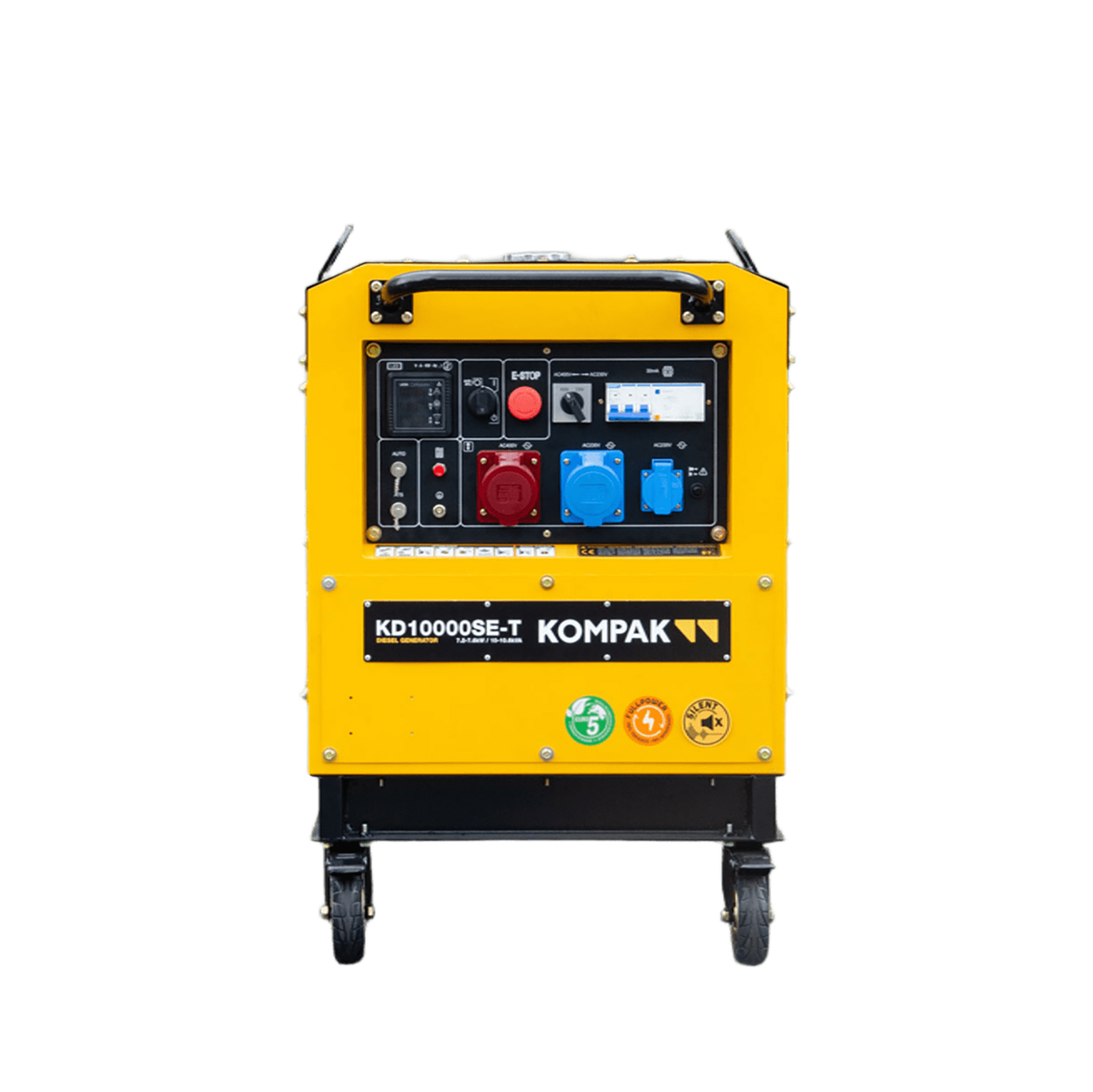

Panou de comandă și conexiuni

• afișaj digital LED6;
• pornire electrică la cheie;
• comandă pentru preîncălzirea motorului;
• selector Full Power 400/230 V;
• mufă AUTO cu 2 pini pentru comandă externă;
• conexiune dedicată automatizării ATS;
• priză trifazată 400 V / 16 A;
• priză monofazată 230 V / 32 A;
• priză monofazată 230 V / 16 A;
• protecție diferențială și protecție la suprasarcină;
• buton pentru oprire de urgență;
• bornă de împământare.

Aplicații recomandate

KOMPAK KD10000SE-T poate fi utilizat pentru:

• sisteme fotovoltaice hibride sau off-grid cu invertor compatibil;
• alimentarea de rezervă a locuințelor și clădirilor cu instalație trifazată;
• consumatori monofazați de putere mare la 230 V;
• motoare, pompe și echipamente trifazate la 400 V;
• ferme, ateliere și spații comerciale;
• scule electrice, compresoare și echipamente profesionale;
• sisteme automate de rezervă cu ATS.

Pentru dimensionarea corectă trebuie luate în calcul puterea simultană, curenții de pornire ai motoarelor, tensiunea de alimentare și o rezervă adecvată de putere.

Specificații tehnice KOMPAK KD10000SE-T
