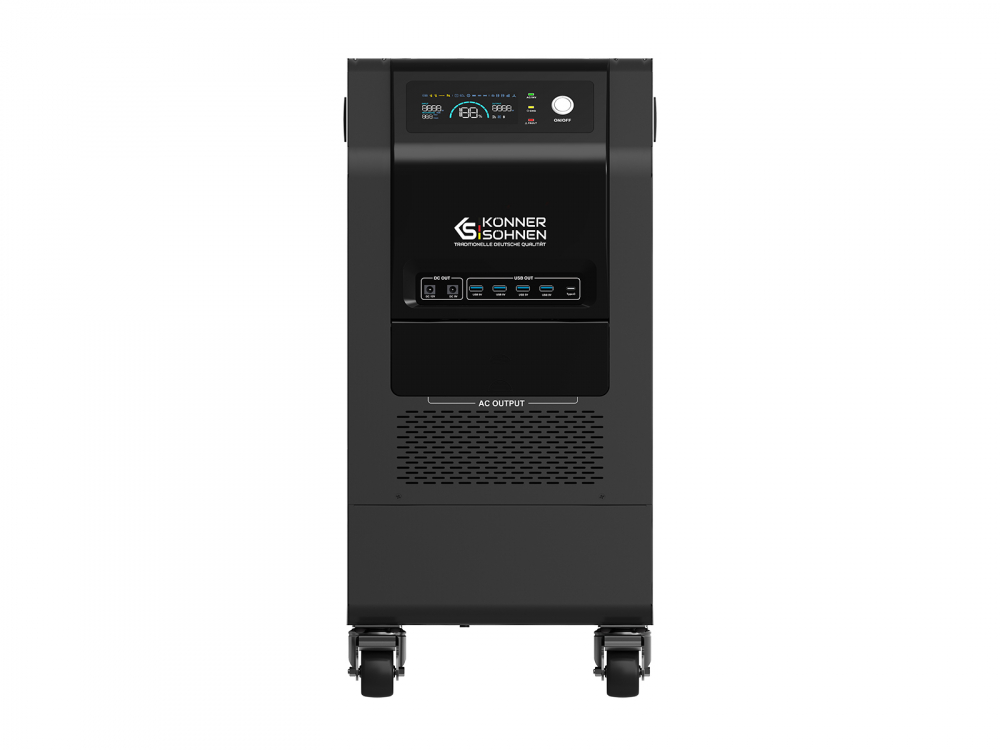

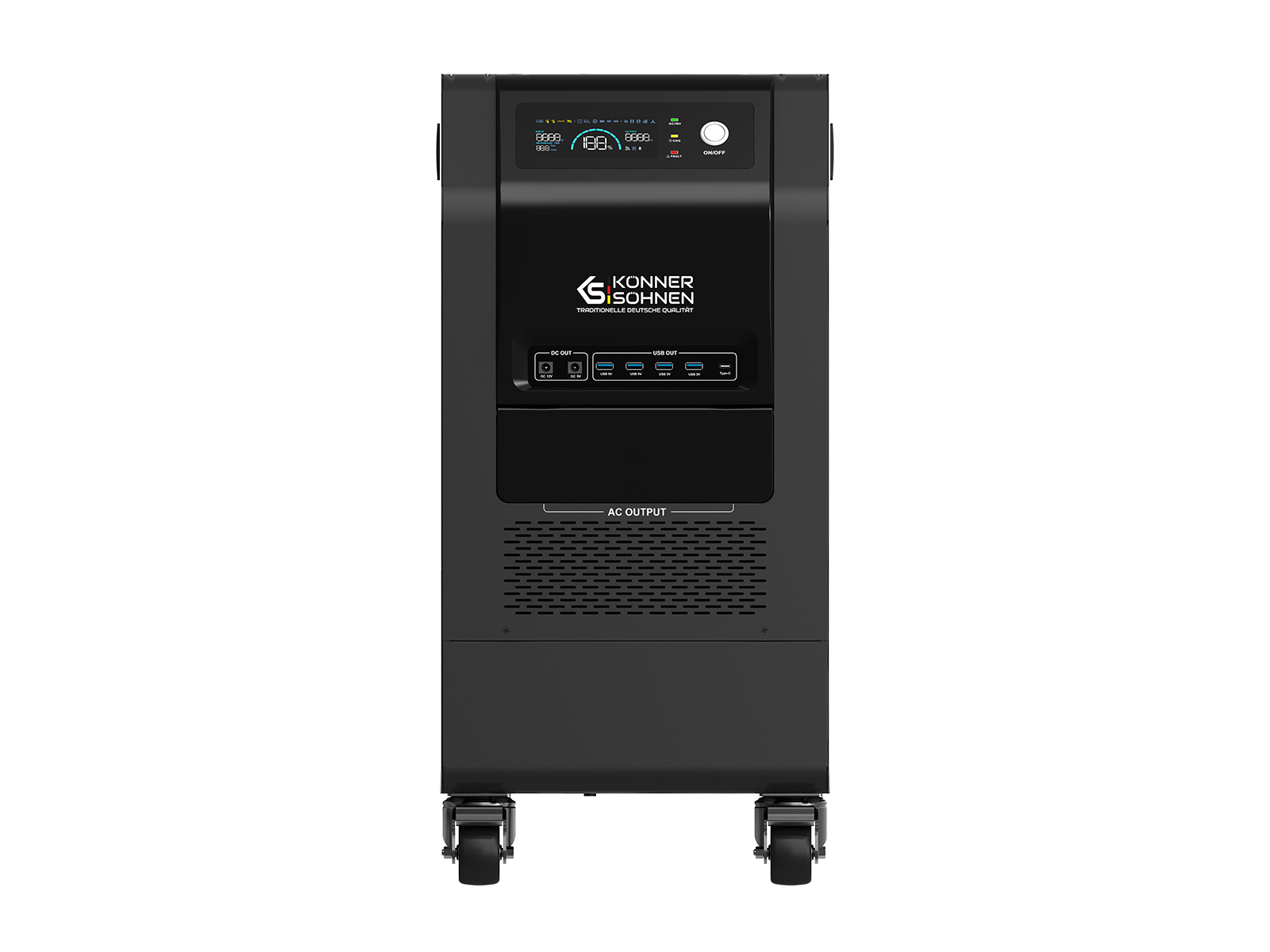

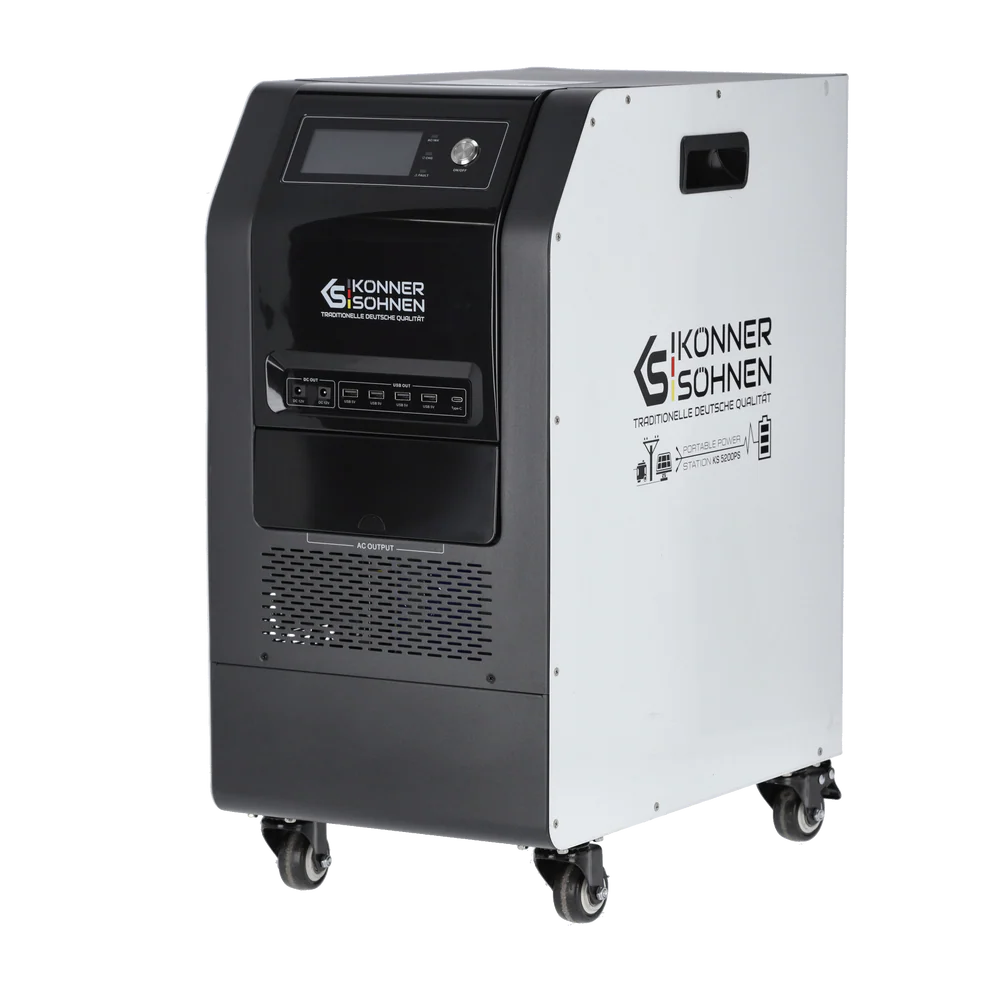

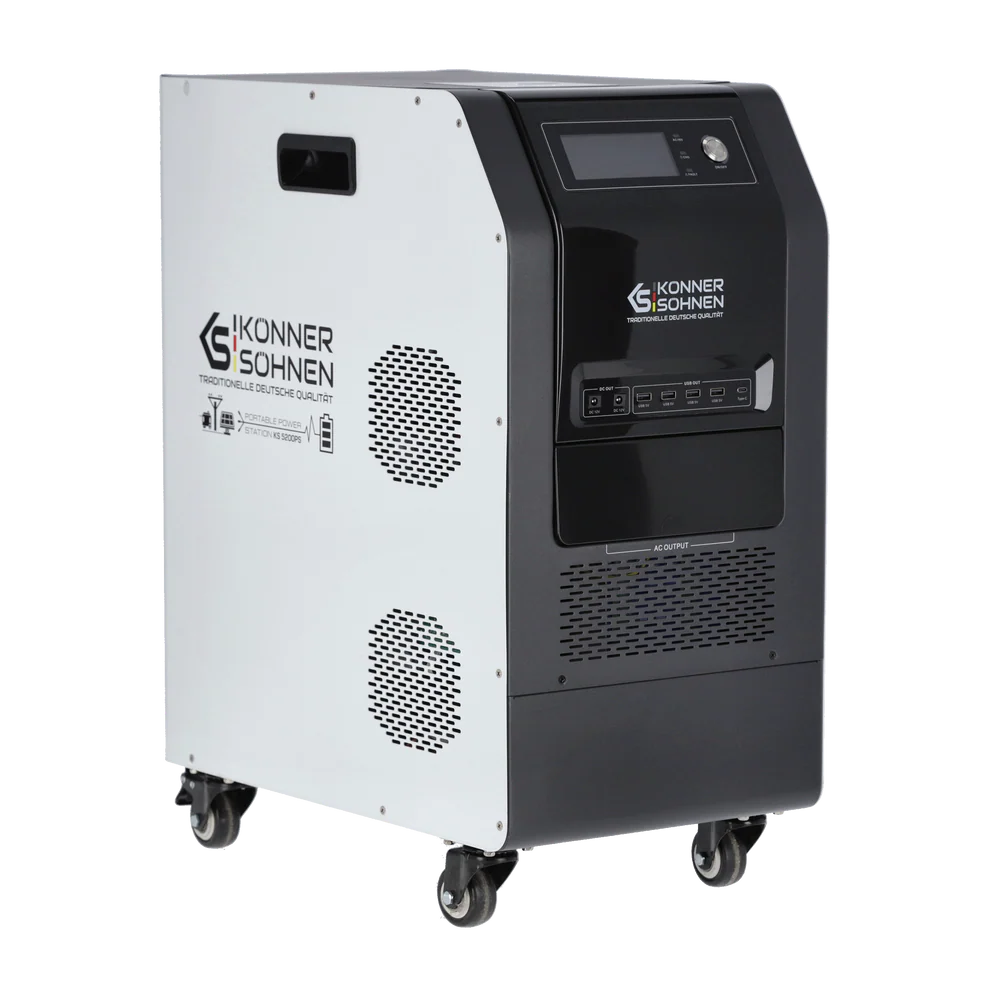

Statie portabila de incarcare Konner & Sohnen KS 5200PS

Stația portabilă de încărcare Könner & Söhnen KS 5200PS este un sistem energetic 3-în-1 care integrează un invertor cu undă sinusoidală pură, un controler solar MPPT și o baterie LiFePO4 cu o capacitate de 5,12 kWh. Cu o putere nominală de 5.200 W, stația poate alimenta locuințe, birouri, echipamente profesionale, sisteme de comunicații și consumatori sensibili în timpul întreruperilor de curent sau în aplicații fără acces permanent la rețeaua electrică.

KS 5200PS poate utiliza energia provenită din rețeaua electrică, panouri fotovoltaice, o baterie externă compatibilă sau un generator de curent continuu din seria KS 48V-DC. Funcția UPS, terminalul DC de 48 V și compatibilitatea cu tehnologia Tandem Power permit integrarea stației într-un sistem hibrid automatizat.

Stație energetică 3-în-1

KS 5200PS reunește într-o singură carcasă principalele componente necesare unui sistem autonom de alimentare:

• invertor de 5.200 W, cu undă sinusoidală pură;
• baterie LiFePO4 de 5,12 kWh, cu sistem de management și protecție;
• controler solar MPPT, cu eficiență de conversie de până la 98%.

Configurația integrată reduce numărul componentelor externe necesare și permite realizarea unui sistem compact pentru alimentare de rezervă, autoconsum fotovoltaic sau utilizare în amplasamente izolate.

Baterie LiFePO4 de 5,12 kWh

Stația este echipată cu o baterie litiu-fier-fosfat de 100 Ah / 5.120 Wh, cu tensiune nominală de 51,2 V. Tehnologia LiFePO4 oferă stabilitate termică, durată mare de viață și comportament predictibil în aplicațiile cu încărcări și descărcări repetate.

Producătorul declară până la 6.000 de cicluri de încărcare și descărcare, în condițiile de testare specificate. Durata reală de utilizare depinde de adâncimea de descărcare, puterea consumatorilor, temperatura de lucru și modul de încărcare.

Posibilitatea conectării unei baterii externe

La terminalul DC poate fi conectată o baterie externă compatibilă, exclusiv de tip LiFePO4, cu o capacitate nominală de 5,12 kWh. Bateria suplimentară poate susține bateria integrată sau poate fi utilizată în configurațiile permise de producător.

Putere nominală de 5.200 W și undă sinusoidală pură

Invertorul integrat furnizează o tensiune de ieșire de 230 V ±5%, la o frecvență de 50 Hz, și generează o undă sinusoidală pură. Această formă de undă permite alimentarea consumatorilor obișnuiți, dar și a echipamentelor electronice sensibile.

Stația poate alimenta simultan mai mulți consumatori, cu condiția ca puterea totală solicitată să nu depășească puterea nominală și limitele stabilite în manualul de utilizare.

• echipamente IT, servere, routere și sisteme de comunicații;
• centrale termice, pompe și sisteme de control;
• frigidere, congelatoare și aparatură electrocasnică;
• iluminat, sisteme de supraveghere și automatizări;
• echipamente profesionale compatibile cu puterea disponibilă.

Patru opțiuni de alimentare și încărcare

KS 5200PS poate fi integrată într-un sistem energetic flexibil, utilizând mai multe surse de energie:

• rețeaua electrică de 230 V;
• panouri fotovoltaice, prin controlerul MPPT integrat;
• generator de curent continuu din seria KS 48V-DC;
• baterie externă LiFePO4 compatibilă.

Curentul maxim combinat de încărcare este de 120 A. Sistemul gestionează sursele disponibile în funcție de configurația și setările selectate.

Controler solar MPPT integrat

Controlerul MPPT optimizează energia preluată de la panourile fotovoltaice și permite încărcarea bateriei cu o eficiență de conversie de până la 98%.

Intervalul de funcționare MPPT este de 150–430 V DC, iar tensiunea maximă în circuit deschis a șirului fotovoltaic este de 450 V DC. Curentul maxim de încărcare PV este de 100 A.

Cu o putere fotovoltaică suficientă și în condiții favorabile, bateria poate fi încărcată până la aproximativ 80% într-o oră.

Compatibilitate Tandem Power cu generator DC

Terminalul de 48 V permite integrarea stației cu un generator de curent continuu compatibil din seria KS 48V-DC, inclusiv în configurații Tandem Power.

Într-un astfel de sistem, generatorul monitorizează tensiunea bateriei, pornește automat atunci când nivelul de încărcare scade și se oprește după încărcarea bateriei. Energia este transmisă direct către sistemul de 48 V, fără conversia intermediară printr-o ieșire de 230 V.

Funcție UPS cu transfer rapid

În modul UPS, stația comută alimentarea consumatorilor de la rețea la bateria internă într-un timp de până la 10 ms. Această funcție contribuie la menținerea în funcțiune a echipamentelor conectate în timpul penelor de curent sau al variațiilor tensiunii de rețea.

Pentru modurile VDE4105, Home și GEN, timpul de transfer declarat este de aproximativ 20 ms.

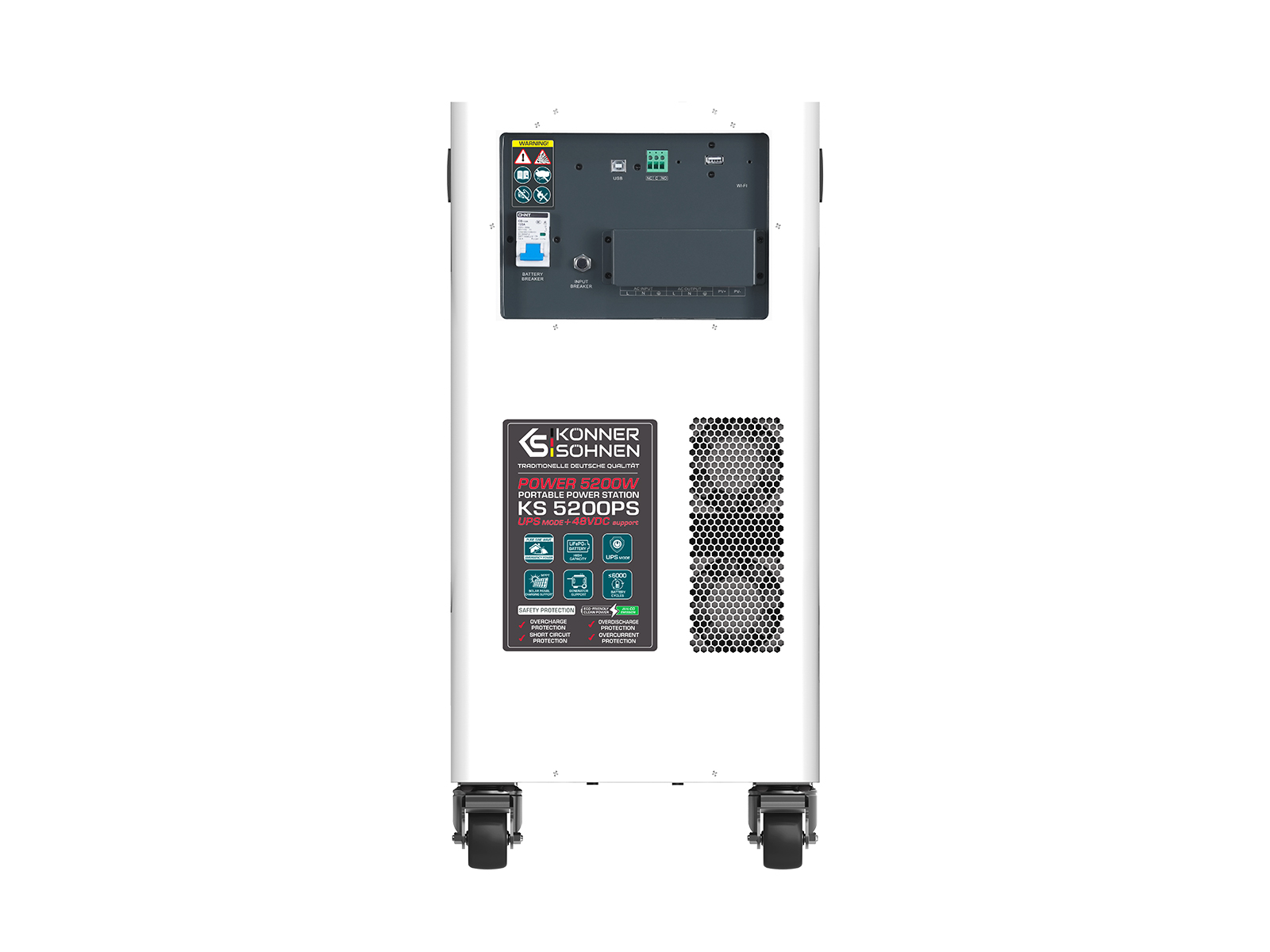

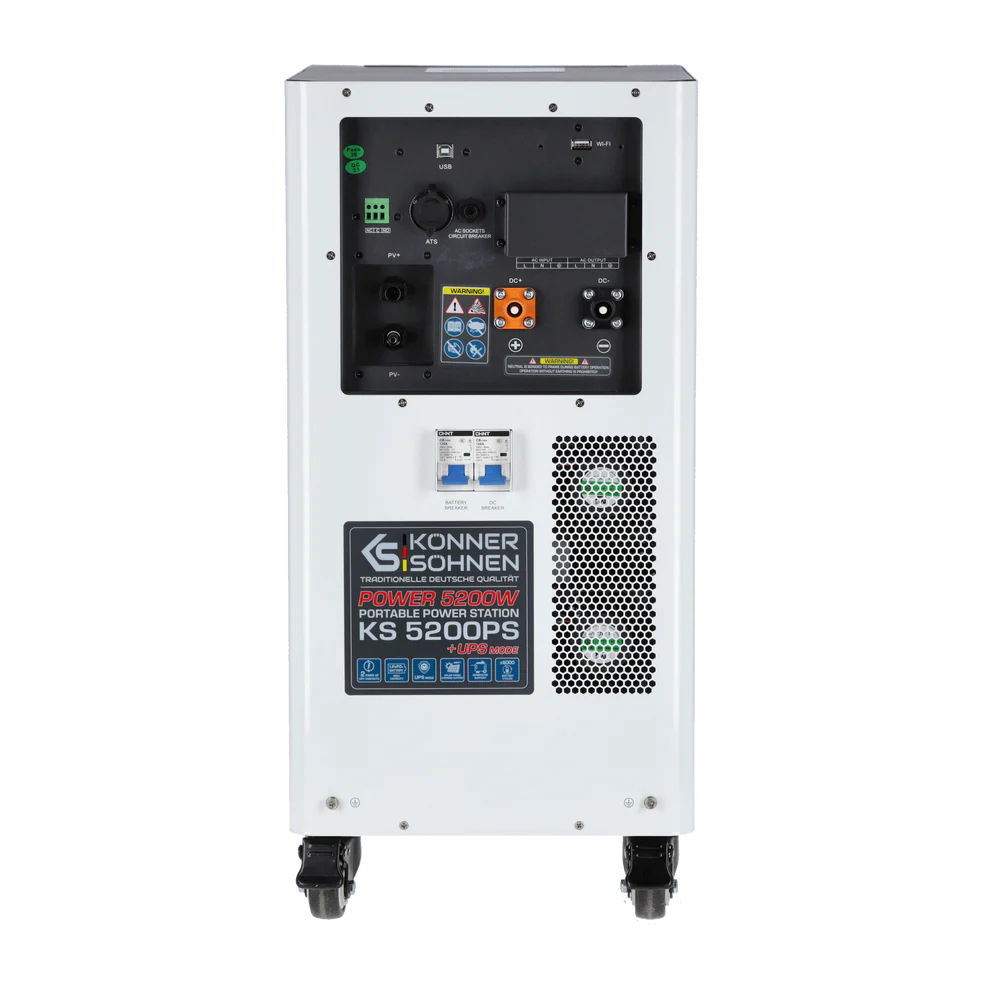

Conexiune ATS și gestionarea energiei

Stația dispune de o conexiune ATS pentru integrarea cu un comutator automat de transfer extern. Aceasta permite realizarea unor configurații automatizate de alimentare și gestionarea surselor disponibile în funcție de cerințele instalației.

Terminalele pentru controlul generatorului permit integrarea într-un sistem automat, conform schemei electrice și instrucțiunilor producătorului.

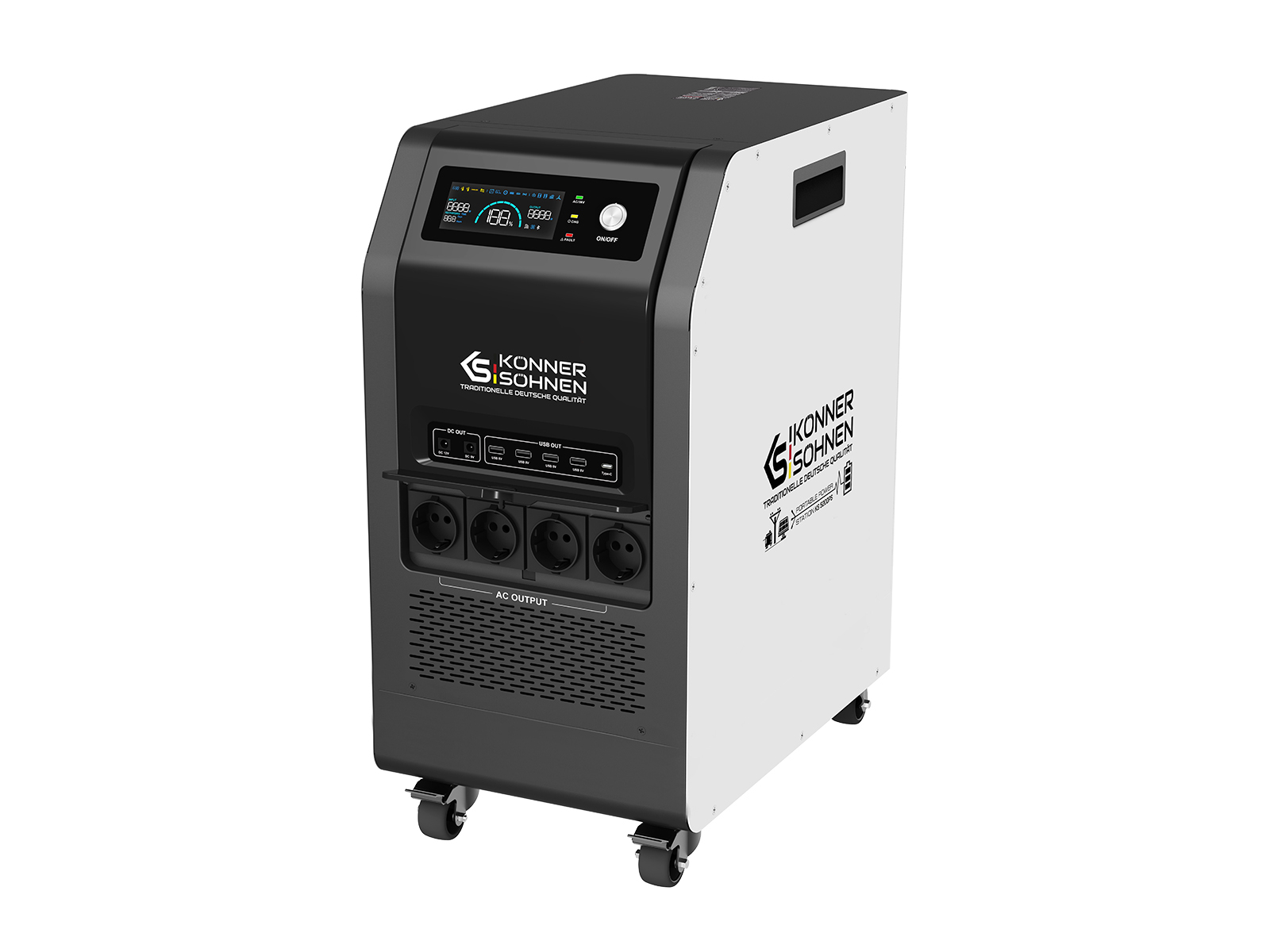

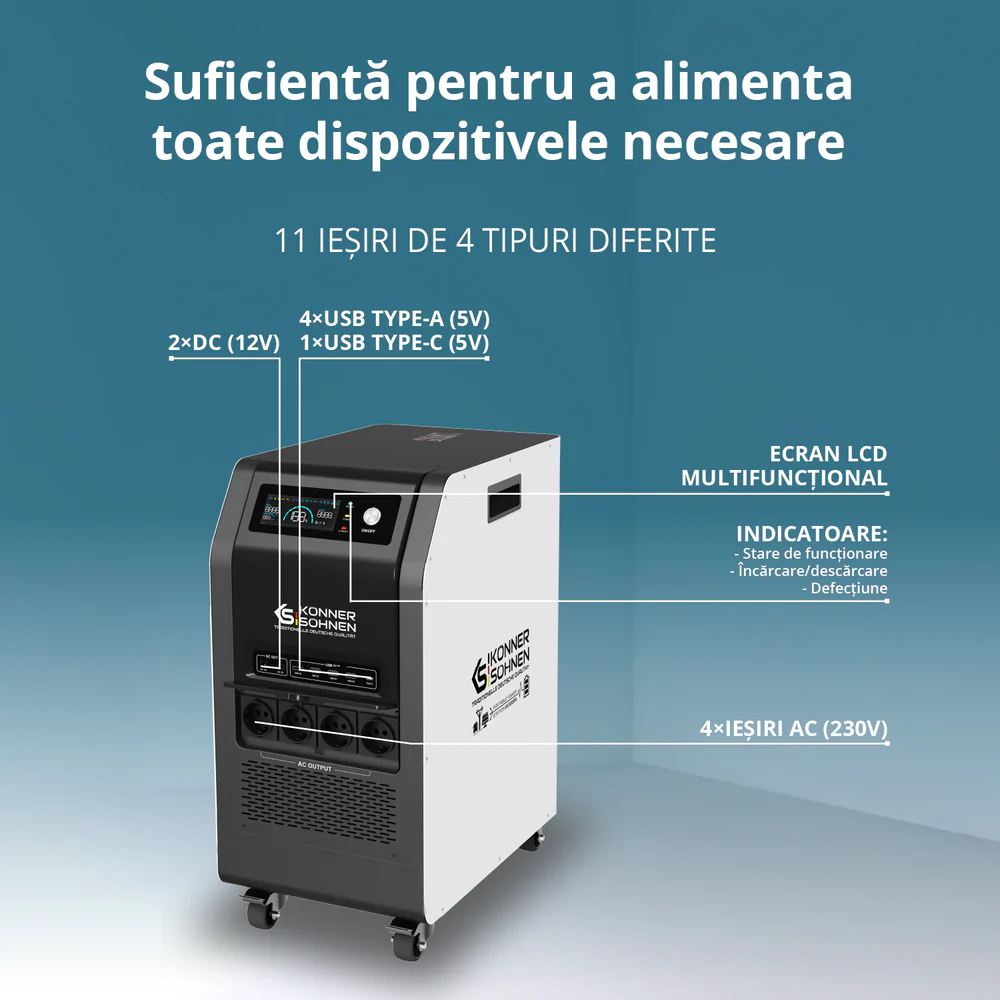

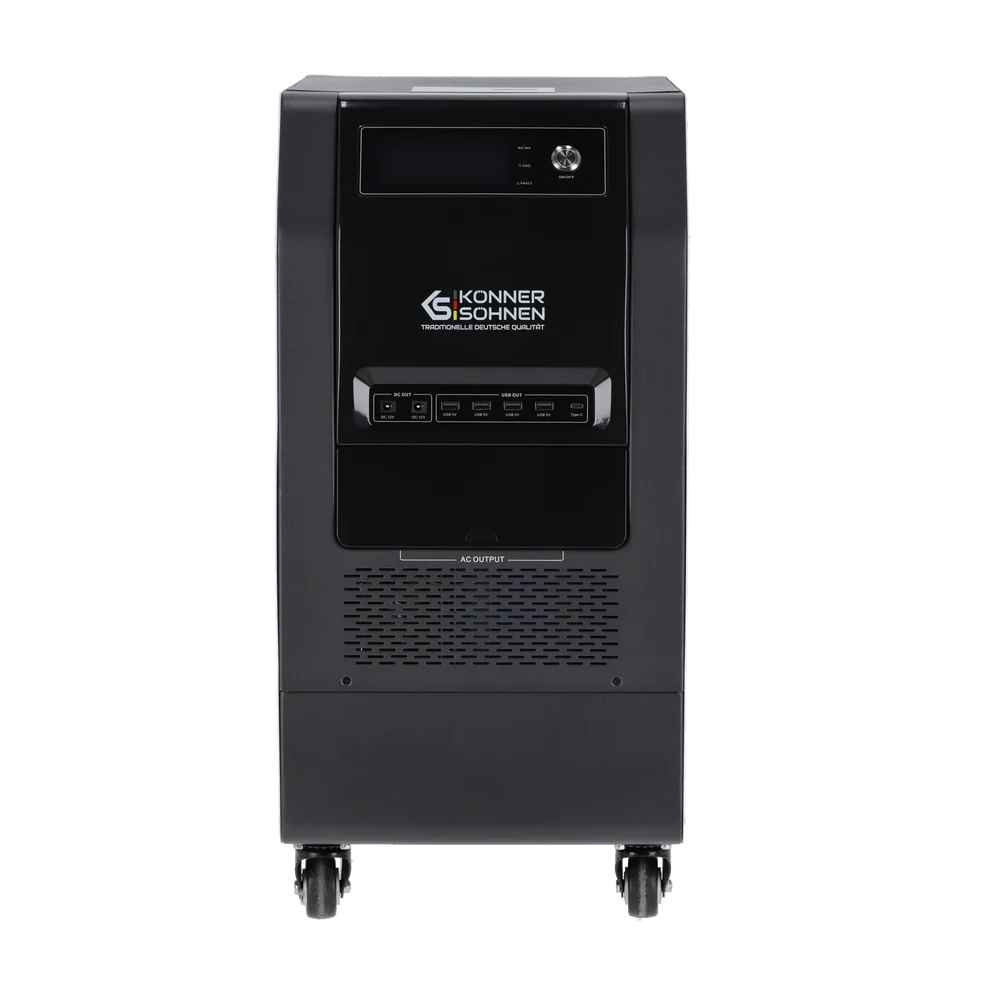

Ieșiri pentru alimentarea mai multor dispozitive

KS 5200PS este prevăzută cu mai multe tipuri de ieșiri pentru alimentarea simultană a consumatorilor:

• 4 prize Schuko de 230 V și terminal AC pe panoul din spate;
• 2 ieșiri DC5521 de 12 V;
• 4 porturi USB Type-A, 5 V / 2 A;
• 1 port USB Type-C, 5 V / 2 A.

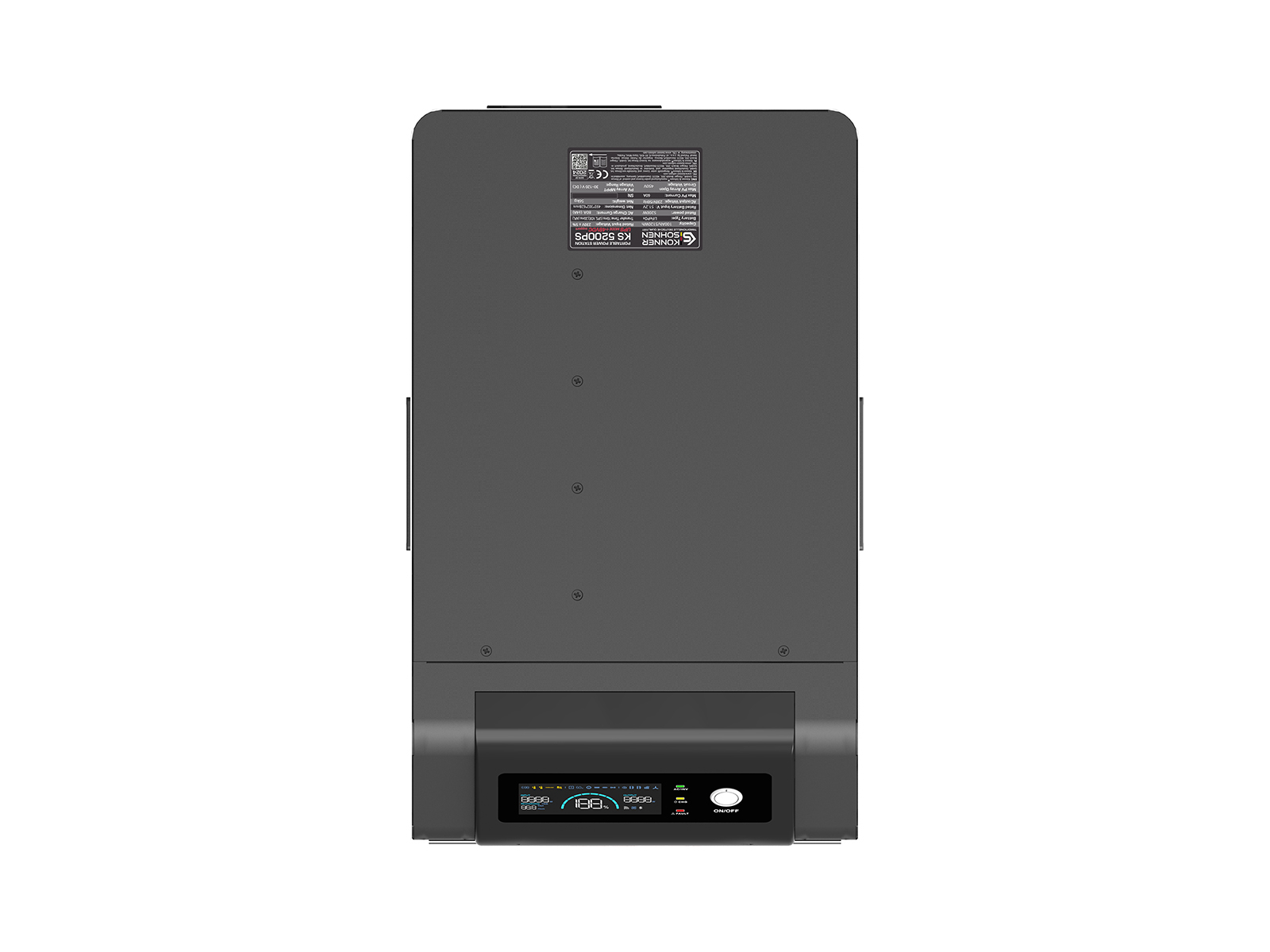

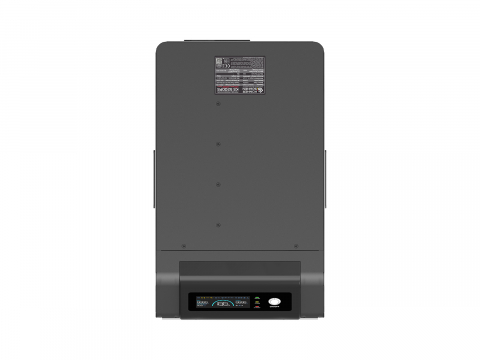

Afișaj LCD și monitorizare prin PC

Ecranul LCD afișează parametrii principali ai sistemului:

• nivelul de încărcare al bateriei;
• puterea de intrare și puterea de ieșire;
• autonomia estimată la sarcina curentă;
• timpul estimat pentru încărcare;
• frecvența de ieșire și mesajele de avertizare.

Portul USB-B permite conectarea la un computer. Prin software-ul compatibil pot fi monitorizați parametrii principali și pot fi ajustate setările disponibile ale stației.

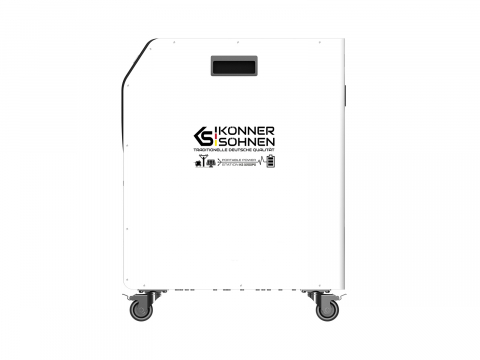

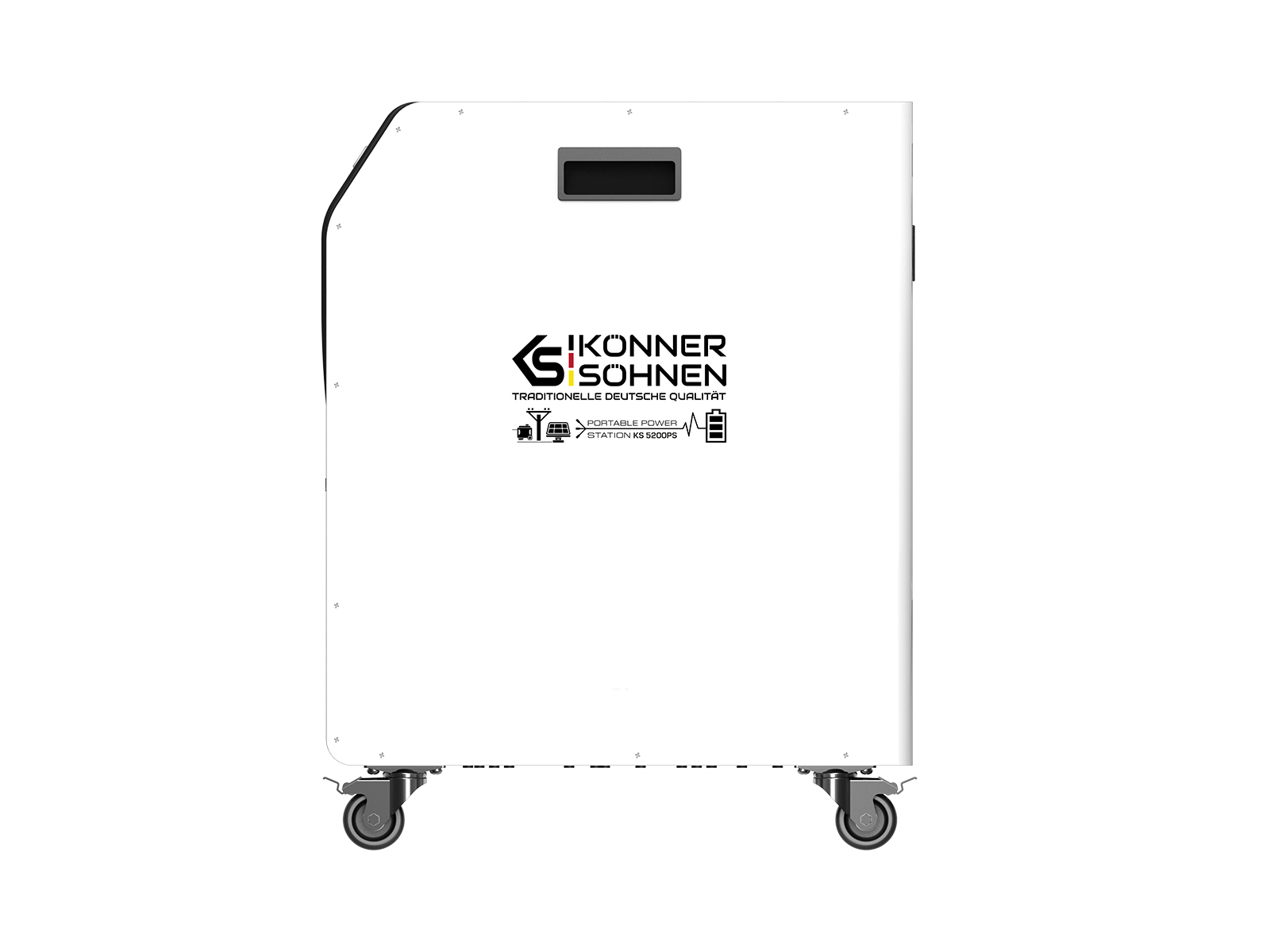

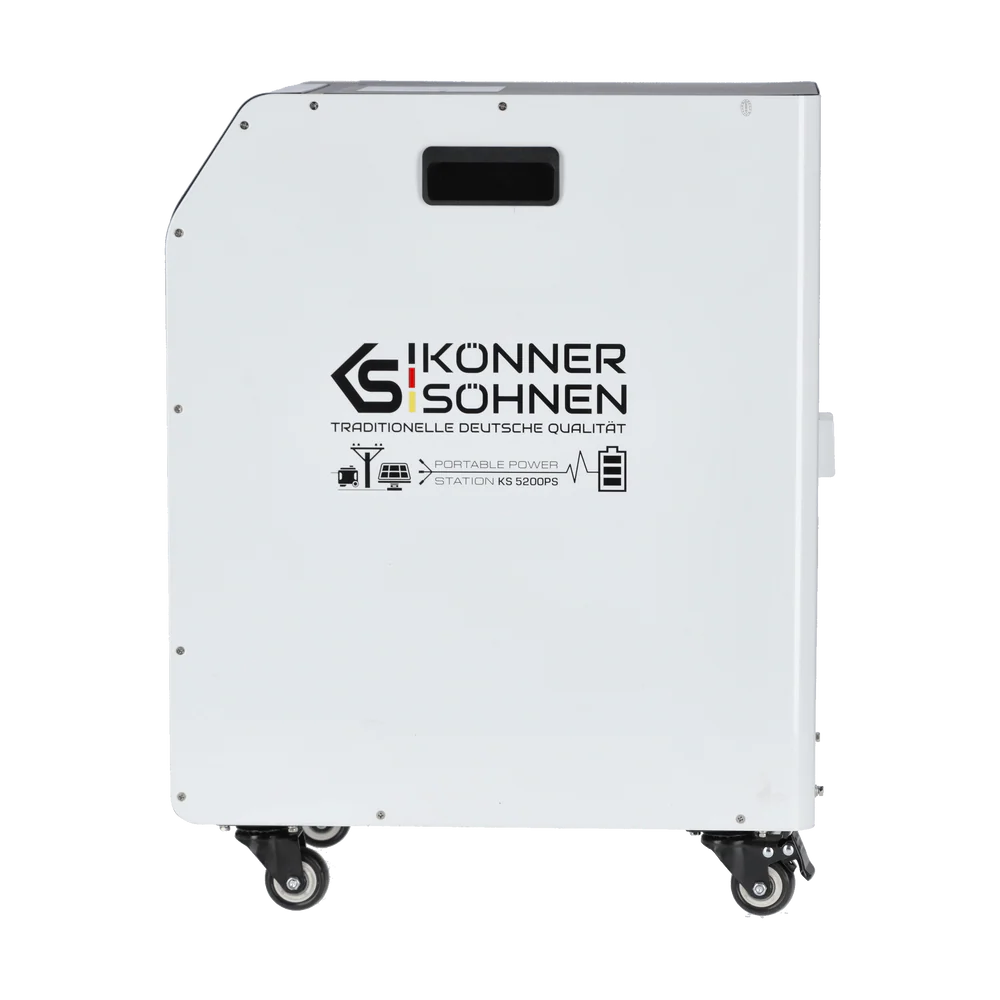

Funcționare silențioasă și transport

În timpul alimentării consumatorilor din baterie, stația nu produce gaze de evacuare și nu generează zgomotul specific unui motor termic. Poate fi utilizată în interior, cu respectarea condițiilor de temperatură, ventilare și instalare indicate în manual.

Pentru deplasare, carcasa este echipată cu roți și mânere. Greutatea netă este de 56 kg, iar dimensiunile nete sunt de 485 × 280 × 630 mm.

Aplicații recomandate

• alimentare de rezervă pentru locuințe și apartamente;
• birouri, servere, routere și echipamente IT;
• sisteme fotovoltaice și instalații off-grid;
• cabane, ferme și amplasamente izolate;
• echipamente de comunicații și supraveghere;
• sisteme hibride cu generator DC;
• alimentarea echipamentelor în timpul întreruperilor de curent.

Specificații tehnice

* Până la 6.000 de cicluri la un curent de încărcare de 0,2 C, descărcare de 0,5 C și 80% adâncime de descărcare. Producătorul declară până la 4.000 de cicluri la încărcare și descărcare de 0,5 C, la 80% adâncime de descărcare.

Conținutul pachetului

• stație de alimentare KS 5200PS;
• cablu USB pentru conectarea la PC;
• conector GX20 pentru ieșirea ATS;
• 2 conectori de 120 A pentru terminalul de 48 V DC;
• 2 conectori MC4 pentru intrarea fotovoltaică;
• manual de utilizare.

Întrebări frecvente

Ce capacitate are bateria stației KS 5200PS?

Stația are o baterie LiFePO4 de 100 Ah, cu o capacitate energetică de 5.120 Wh sau 5,12 kWh.

Poate alimenta echipamente electronice sensibile?

Da. Invertorul generează o undă sinusoidală pură, potrivită pentru echipamente IT, sisteme de comunicații, aparatură electronică și alți consumatori compatibili cu puterea stației.

Stația are funcție UPS?

Da. În modul UPS, transferul alimentării de la rețea la baterie se realizează în până la 10 ms.

Poate fi încărcată de la panouri fotovoltaice?

Da. Controlerul MPPT integrat acceptă un interval de funcționare de 150–430 V DC, cu o tensiune maximă în circuit deschis de 450 V DC. Configurația panourilor trebuie dimensionată în limitele specificate de producător.

Este compatibilă cu generatorul KS 48VS-DC?

Da. Stația poate fi integrată cu generatorul de curent continuu KS 48VS-DC, versiunea 50–55 V, prin terminalul DC de 48 V și tehnologia Tandem Power.
