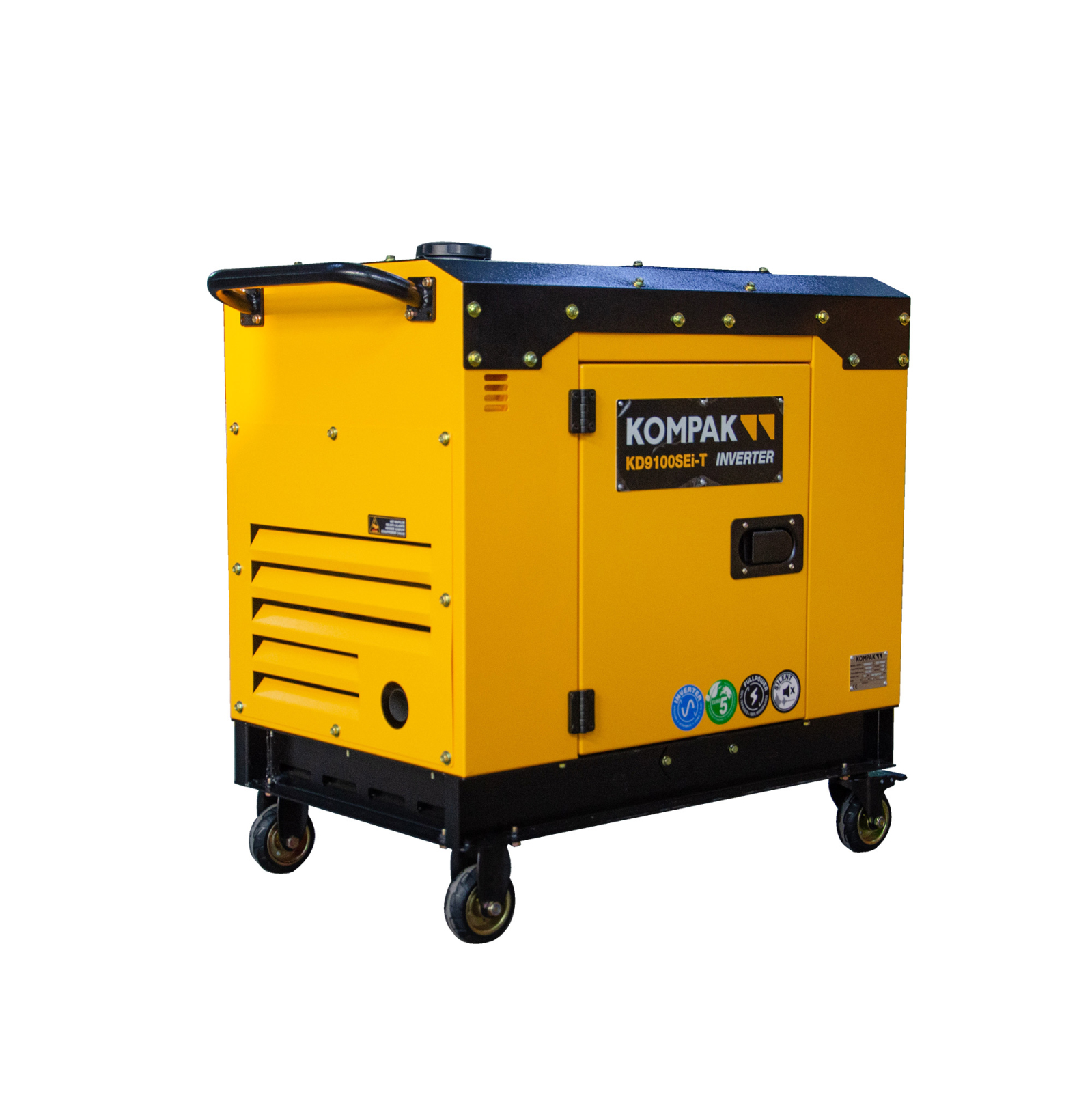

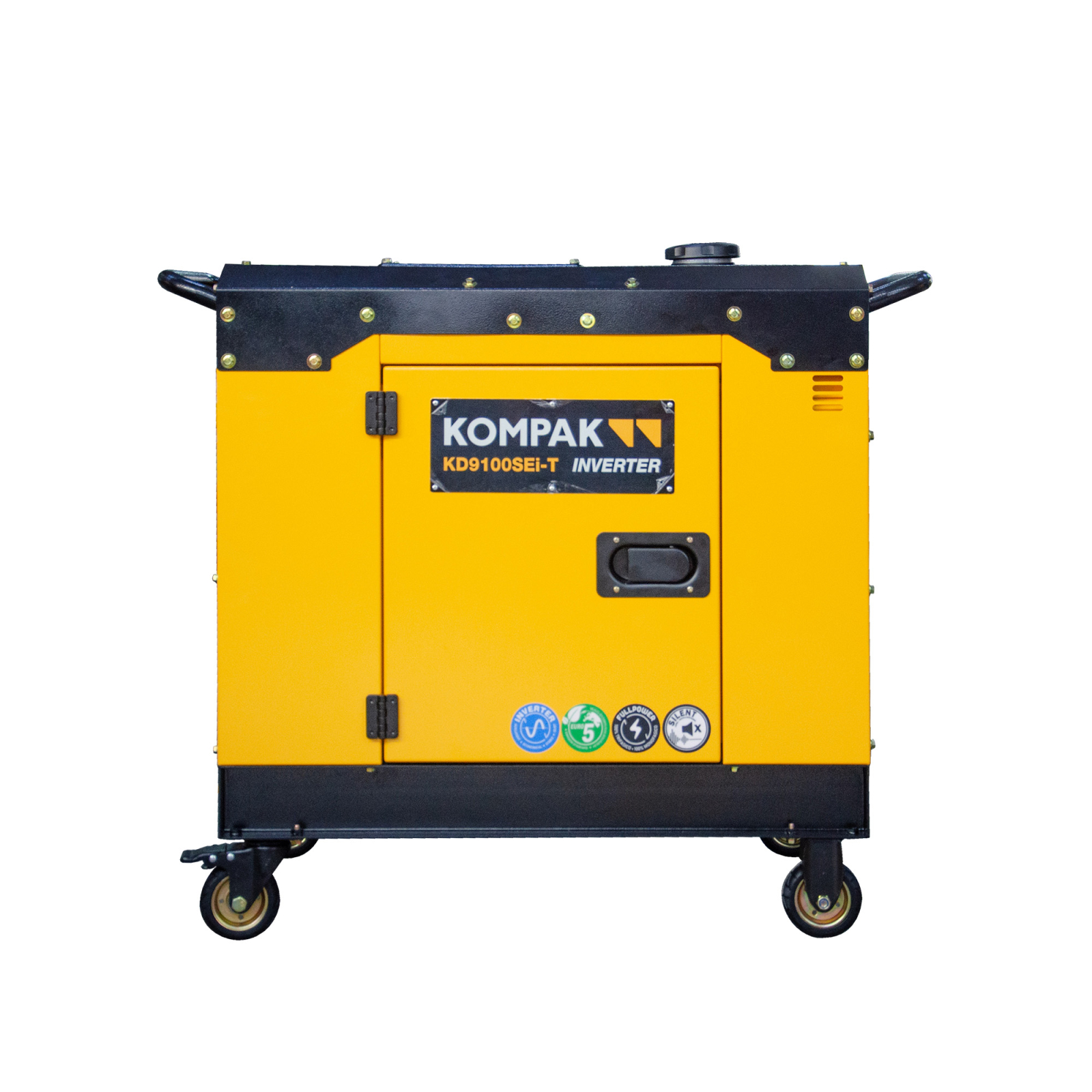

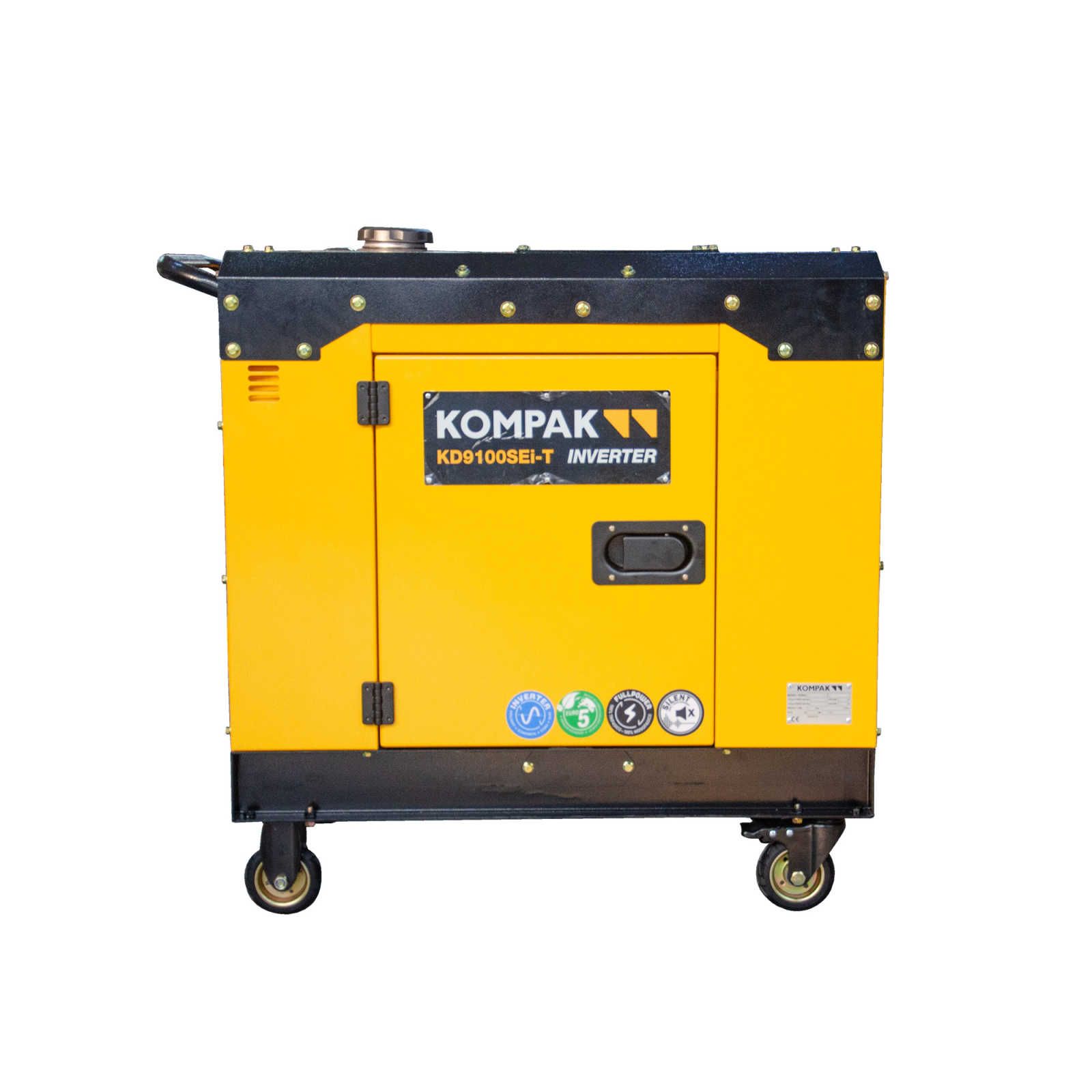

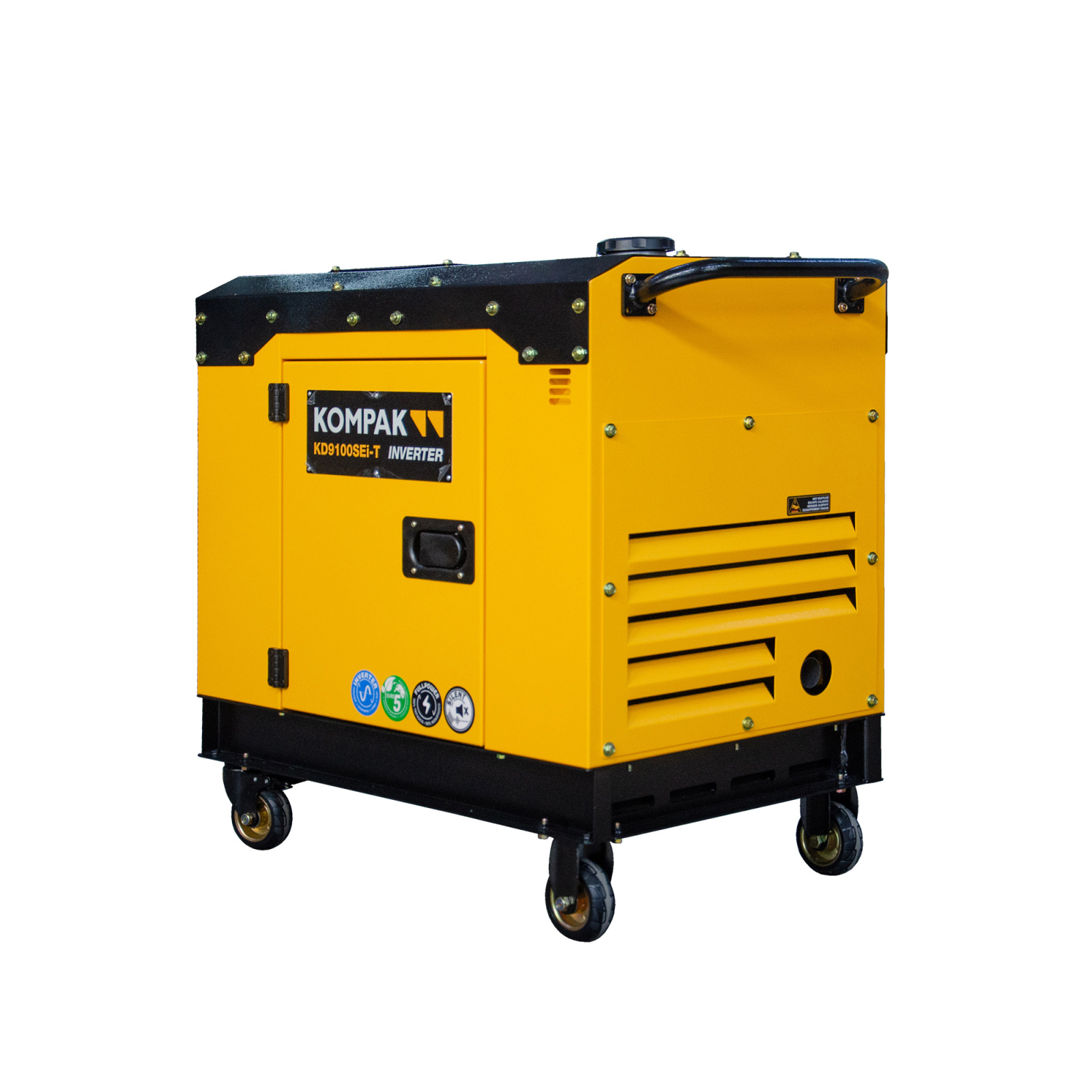

Generator inverter diesel KOMPAK KD9100SEI-T Full Power, 230/400V, 8,1 kVA

Generator inverter diesel KOMPAK KD9100SEI-T Full Power

KOMPAK KD9100SEI-T Full Power este un generator diesel inverter, insonorizat, proiectat pentru alimentarea consumatorilor monofazați la 230 V sau trifazați la 400 V. Tehnologia Full Power permite utilizarea unei puteri ridicate și în regim monofazat, eliminând limitarea specifică generatoarelor trifazate convenționale atunci când sunt folosite la 230 V.

Generatorul furnizează 6 kW putere nominală și 6,5 kW putere maximă la 230 V, respectiv 7,6 kVA putere nominală și 8,1 kVA putere maximă la 400 V. Regimul de funcționare se alege cu ajutorul selectorului dedicat, iar ieșirile de 230 V și 400 V se utilizează alternativ, nu simultan.

Modelul este echipat cu motor diesel D500EI, pornire electrică, tehnologie inverter pentru controlul electronic al energiei furnizate, carcasă insonorizată, mufă AUTO pentru comandă externă și conexiune pentru automatizare ATS compatibilă.

Avantajele sistemului Full Power

În cazul unui generator trifazat convențional, puterea disponibilă la o priză monofazată poate reprezenta doar o parte din puterea totală a generatorului. Sistemul Full Power al modelului KD9100SEI-T permite selectarea unui regim dedicat pentru alimentarea consumatorilor la 230 V sau la 400 V.

• 230 V monofazat: 6 kW putere nominală și 6,5 kW putere maximă;
• 400 V trifazat: 7,6 kVA putere nominală și 8,1 kVA putere maximă;
• selector dedicat pentru alegerea regimului de funcționare;
• posibilitatea alimentării unor consumatori monofazați de putere ridicată;
• utilizare flexibilă pentru instalații și echipamente alimentate la 230 V sau 400 V.

Important: regimurile de 230 V și 400 V se selectează și se utilizează alternativ, nu simultan. Selectorul nu trebuie acționat atunci când generatorul alimentează consumatori.

Tehnologie inverter pentru controlul energiei furnizate

KOMPAK KD9100SEI-T utilizează tehnologie inverter pentru reglarea electronică a energiei electrice furnizate. Aceasta contribuie la menținerea unei tensiuni și frecvențe stabile, inclusiv atunci când sarcina conectată se modifică.

Comparativ cu un generator convențional cu AVR, tehnologia inverter oferă un control electronic mai precis asupra energiei furnizate. Generatorul poate fi utilizat pentru echipamente electrice și electronice, însă trebuie respectate întotdeauna cerințele producătorului fiecărui consumator privind tensiunea, frecvența, puterea și calitatea sursei de alimentare.

Comandă externă prin mufa AUTO

Generatorul este prevăzut cu o mufă AUTO cu 2 pini, destinată primirii unei comenzi externe de pornire și oprire. Aceasta poate fi utilizată împreună cu un invertor solar, un controler sau un alt sistem de automatizare compatibil.

Într-un sistem fotovoltaic hibrid sau off-grid, un invertor compatibil poate comanda pornirea generatorului atunci când nivelul bateriilor scade sau când energia solară disponibilă nu poate susține consumul. Generatorul poate alimenta intrarea AC a invertorului, iar acesta gestionează energia pentru consumatori, încărcarea bateriilor sau pentru ambele operațiuni, în funcție de configurația sistemului.

Mufa AUTO transmite numai comanda de pornire și oprire. Energia electrică produsă de generator este transmisă separat, prin priza AC și circuitul de putere dimensionat corespunzător.

Pentru simpla comandă de pornire și oprire transmisă de invertor prin mufa AUTO nu este necesar un tablou ATS. Înaintea instalării trebuie verificate compatibilitatea semnalului de comandă, caracteristicile intrării AC a invertorului, puterea de încărcare configurată, conexiunea de putere și protecțiile electrice necesare.

Pregătit pentru automatizare ATS

KOMPAK KD9100SEI-T este pregătit pentru conectarea unei automatizări ATS compatibile. Într-o instalație configurată corespunzător, tabloul ATS monitorizează rețeaua publică, comandă pornirea generatorului atunci când alimentarea este întreruptă și realizează transferul automat între rețea și generator.

Automatizarea ATS trebuie aleasă în funcție de tensiunea instalației, regimul monofazat sau trifazat, curentul transferat și configurația consumatorilor alimentați.

Automatizarea ATS nu este inclusă în echiparea standard a generatorului și se achiziționează separat.

Mufa AUTO și automatizarea ATS îndeplinesc funcții diferite:

• mufa AUTO primește o comandă externă de pornire și oprire, de exemplu de la un invertor solar compatibil;
• automatizarea ATS monitorizează rețeaua publică și controlează transferul alimentării între rețea și generator.

Motor diesel D500EI și pornire electrică

Generatorul este echipat cu motorul diesel D500EI, monocilindric, în 4 timpi, cu injecție directă și răcire cu aer. Motorul dezvoltă 11 CP și are o cilindree de 498 cm³.

• pornire electrică;
• baterie inclusă;
• preîncălzire pentru facilitarea pornirii motorului;
• protecție la nivel scăzut de ulei;
• sistem de injecție directă;
• răcire cu aer;
• capacitate baie de ulei de 1,75 litri;
• construcție destinată aplicațiilor profesionale și sistemelor de alimentare de rezervă.

Autonomie și carcasă insonorizată

Rezervorul de combustibil are o capacitate de 15 litri, iar autonomia declarată este de până la 7,8 ore, în condițiile de sarcină indicate în documentația tehnică. Autonomia efectivă poate varia în funcție de puterea consumată, regimul de funcționare, temperatura ambientală și starea de întreținere a generatorului.

Carcasa insonorizată contribuie la reducerea zgomotului produs de motor și la protejarea componentelor interne. Nivelul de presiune acustică declarat este de 72 dB(A), măsurat la 7 metri, iar nivelul de putere acustică declarat este de 96 dB LwA.

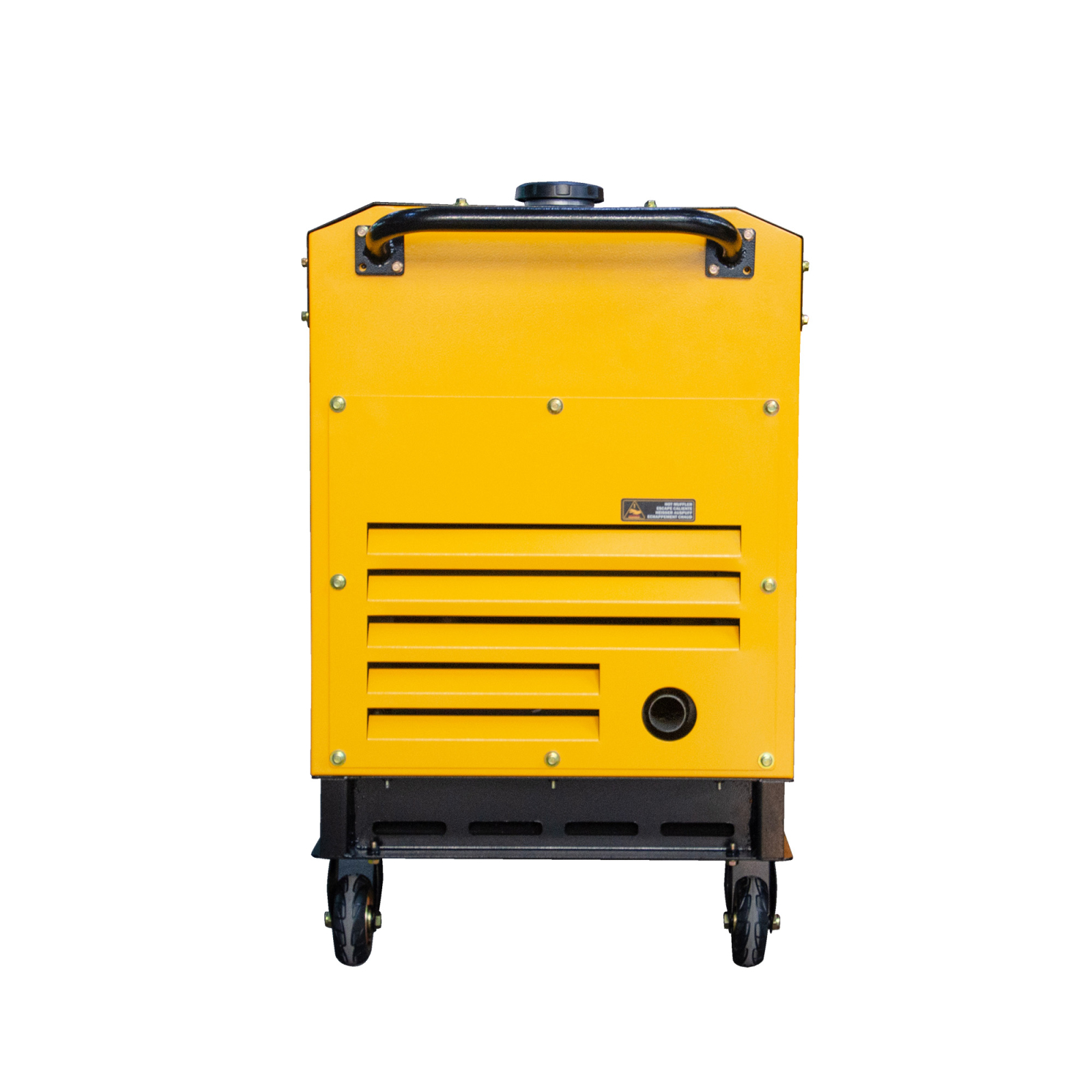

Generatorul este prevăzut cu roți pentru deplasare și mâner superior pentru ridicare. Având o greutate netă de 145 kg, manipularea și ridicarea trebuie realizate cu echipamente și proceduri adecvate.

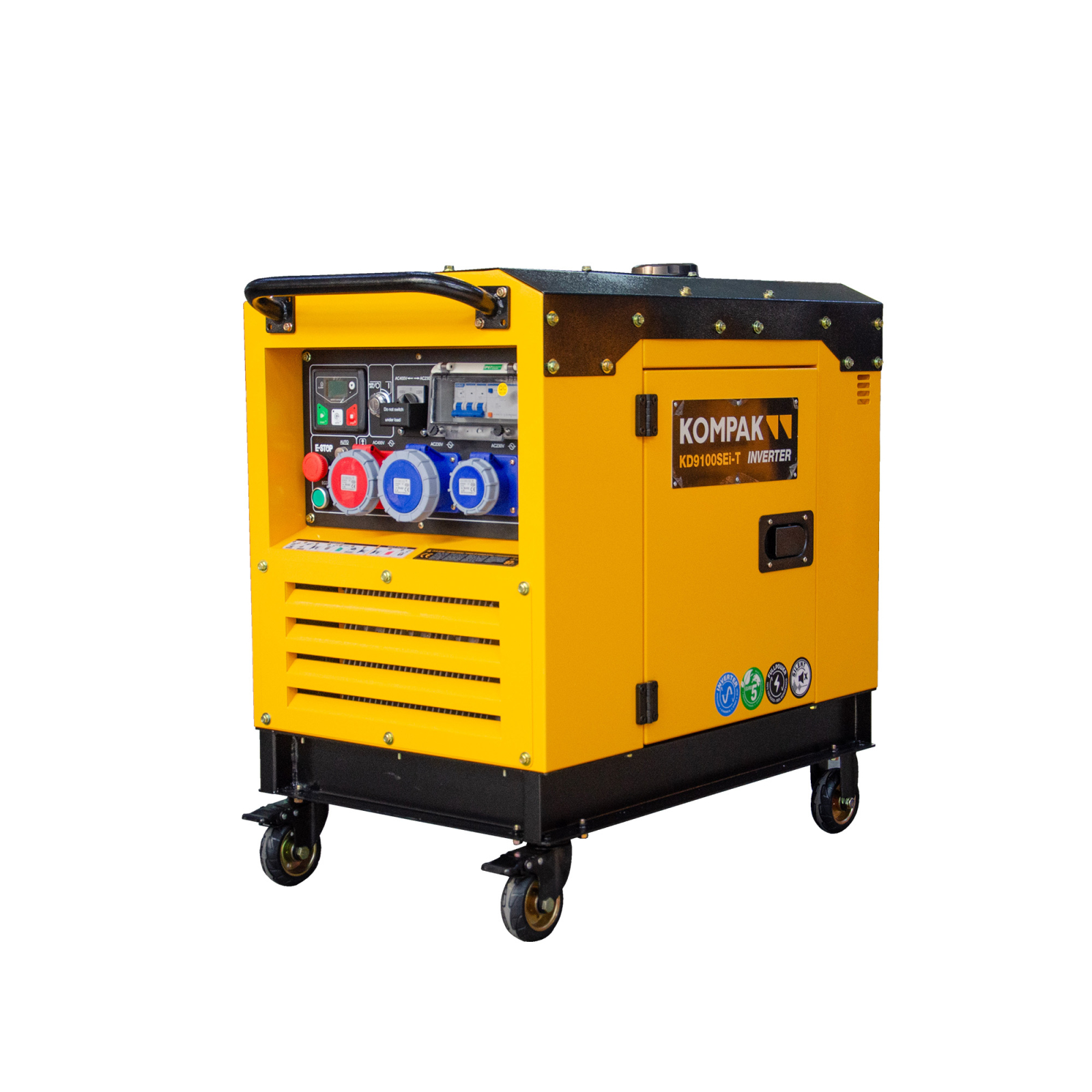

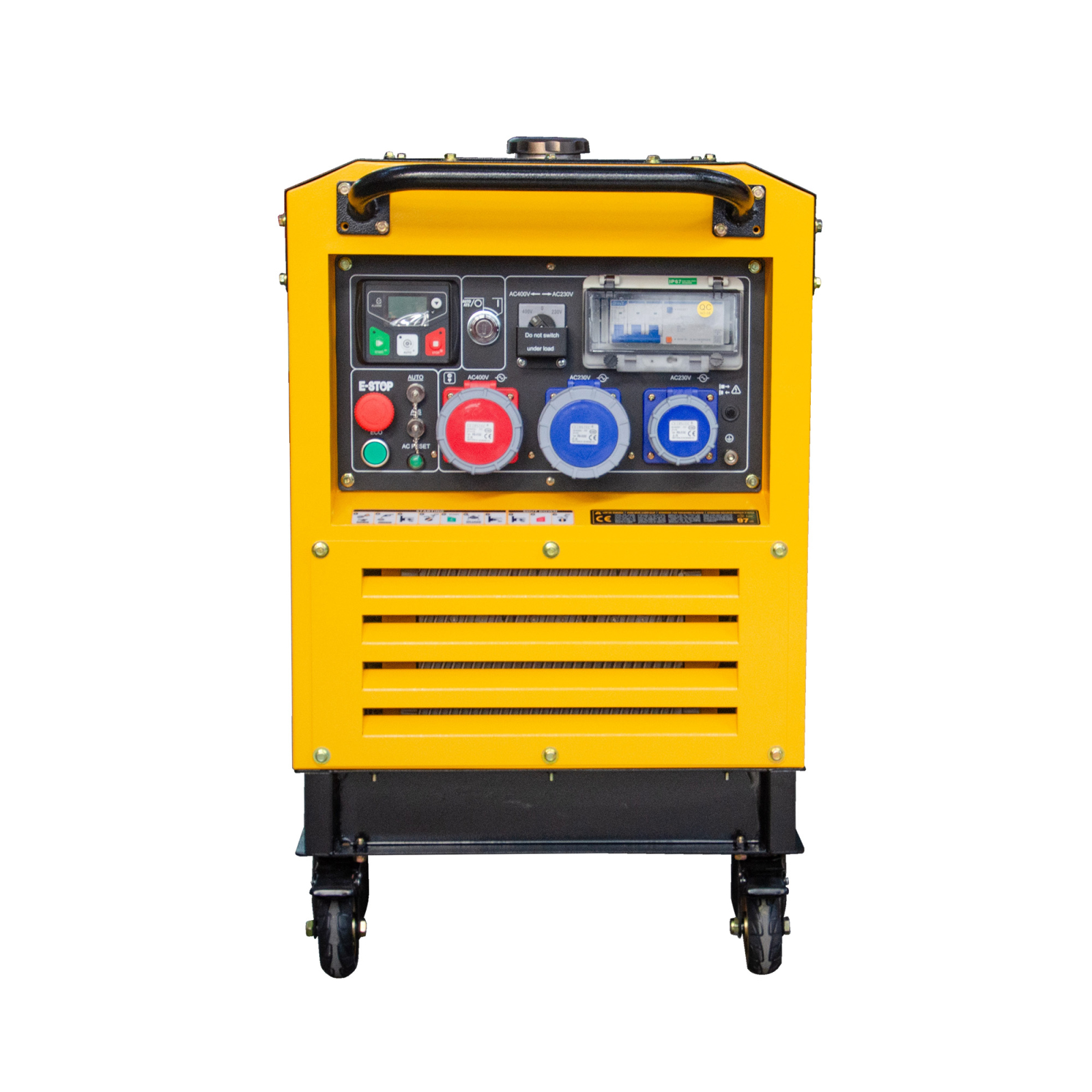

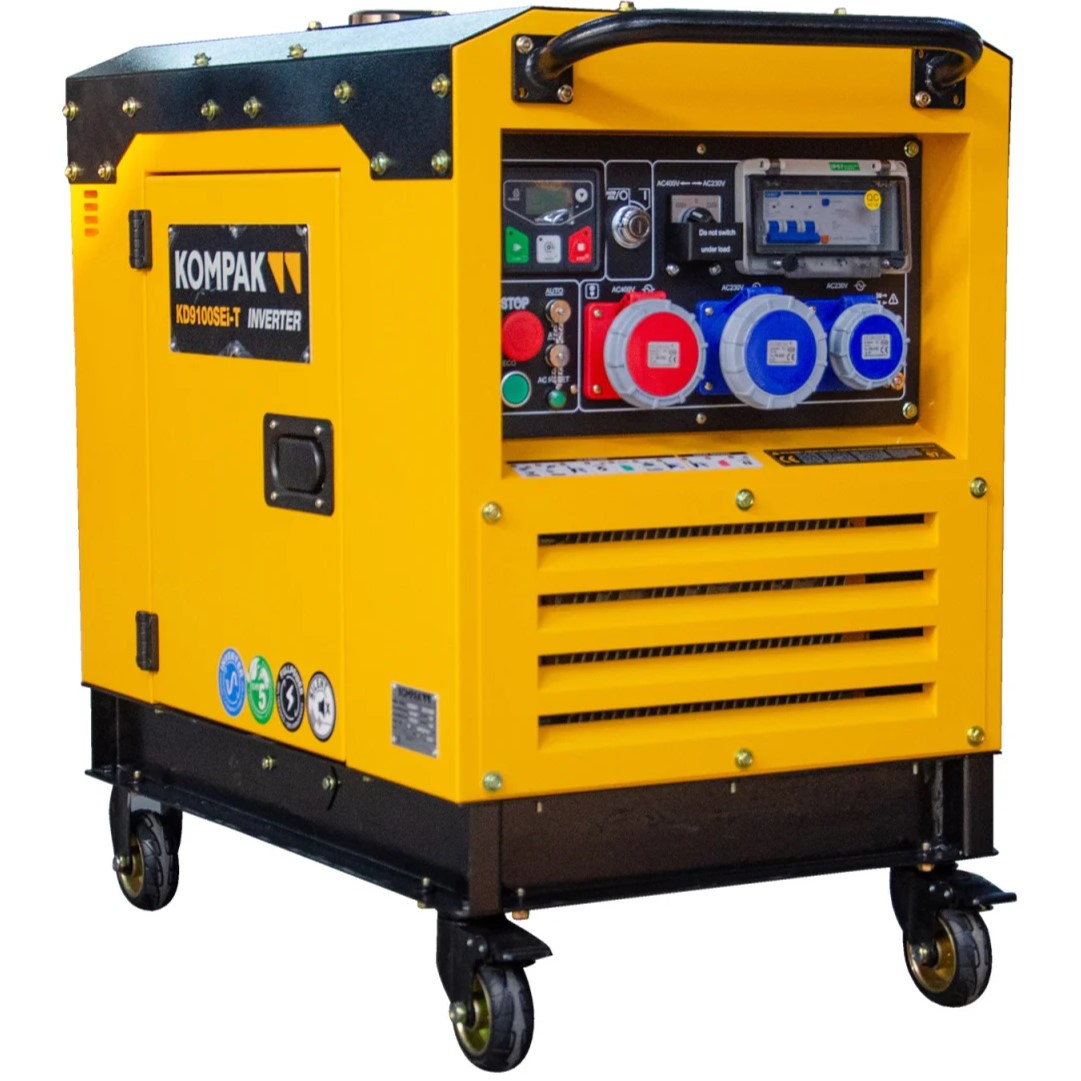

Panou de comandă și conexiuni

• afișaj digital pentru monitorizarea parametrilor de funcționare;
• pornire electrică;
• selector pentru alegerea regimului de 230 V sau 400 V;
• mufă AUTO cu 2 pini pentru comandă externă;
• conexiune pentru automatizare ATS compatibilă;
• priză monofazată 230 V / 32 A;
• priză trifazată 400 V / 16 A;
• protecție diferențială;
• protecție la suprasarcină;
• bornă de împământare;
• buton pentru oprire de urgență.

Aplicații recomandate

Datorită tehnologiei inverter, configurației Full Power și posibilității de comandă externă, KOMPAK KD9100SEI-T poate fi utilizat pentru:

• sisteme fotovoltaice hibride sau off-grid, cu invertor compatibil;
• alimentarea de rezervă a locuințelor și spațiilor comerciale;
• consumatori monofazați de putere ridicată, alimentați la 230 V;
• consumatori trifazați alimentați la 400 V;
• ferme, ateliere și spații de producție;
• șantiere și alte aplicații profesionale;
• echipamente electrice și electronice, cu respectarea cerințelor de alimentare;
• pompe, compresoare și motoare electrice, după verificarea curentului de pornire;
• sisteme automate de rezervă echipate cu o automatizare ATS compatibilă.

Pentru dimensionarea corectă trebuie luate în calcul puterea simultană a consumatorilor, curenții de pornire ai motoarelor, puterea solicitată de încărcătorul unui invertor solar și o rezervă adecvată de putere. Regimul de 230 V sau 400 V se alege în funcție de instalația și consumatorii alimentați.

Specificații tehnice KOMPAK KD9100SEI-T

Întrebări frecvente despre KOMPAK KD9100SEI-T

KOMPAK KD9100SEI-T este un generator Full Power?

Da. Sistemul Full Power și selectorul dedicat permit utilizarea generatorului în regim monofazat la 230 V sau trifazat la 400 V. Cele două regimuri se selectează și se utilizează alternativ, nu simultan.

Ce putere furnizează generatorul la 230 V?

În regim monofazat la 230 V, KOMPAK KD9100SEI-T furnizează 6 kW putere nominală și 6,5 kW putere maximă.

Ce putere furnizează generatorul la 400 V?

În regim trifazat la 400 V, generatorul furnizează 7,6 kVA putere nominală și 8,1 kVA putere maximă.

Pot fi utilizate simultan ieșirile de 230 V și 400 V?

Nu. Regimul de funcționare trebuie selectat înainte de alimentarea consumatorilor. Ieșirile de 230 V și 400 V se utilizează alternativ, iar selectorul nu trebuie acționat în sarcină.

KOMPAK KD9100SEI-T poate fi pornit de un invertor solar?

Da, dacă invertorul dispune de o ieșire de comandă compatibilă. Mufa AUTO cu 2 pini permite pornirea și oprirea generatorului, iar energia produsă este transmisă separat, prin circuitul de putere.

Este necesar un tablou ATS pentru comanda transmisă de invertor?

Nu, dacă se dorește numai pornirea și oprirea generatorului prin mufa AUTO. Tabloul ATS este utilizat atunci când trebuie monitorizată rețeaua publică și realizat transferul automat al alimentării între rețea și generator.

Automatizarea ATS este inclusă?

Nu. Generatorul este pregătit pentru conectarea unei automatizări ATS compatibile, însă tabloul ATS se achiziționează separat.

Care este diferența dintre acest generator și un model convențional cu AVR?

KOMPAK KD9100SEI-T utilizează tehnologie inverter pentru controlul electronic al energiei furnizate. Aceasta permite reglarea mai precisă a tensiunii și frecvenței decât în cazul unui generator convențional echipat numai cu AVR.
