Sistemul de nivelare MC-1D permite controlul înălțimii elementului de lucru al mașinii, din cabina operatorului. În acest fel, operatorul are o imagine constantă a înălțimii cupei sau a lamei utilajului în raport cu linia de referință stabilită (determinată de laserul rotativ). Prin observarea indicațiilor de pe senzorul mașinii (sau de pe display-ul din cabină), operatorul obține informații dacă mai poate colecta material / săpa – dacă acesta se află deja la adâncimea presupusă, eliminând astfel săparea excesivă.

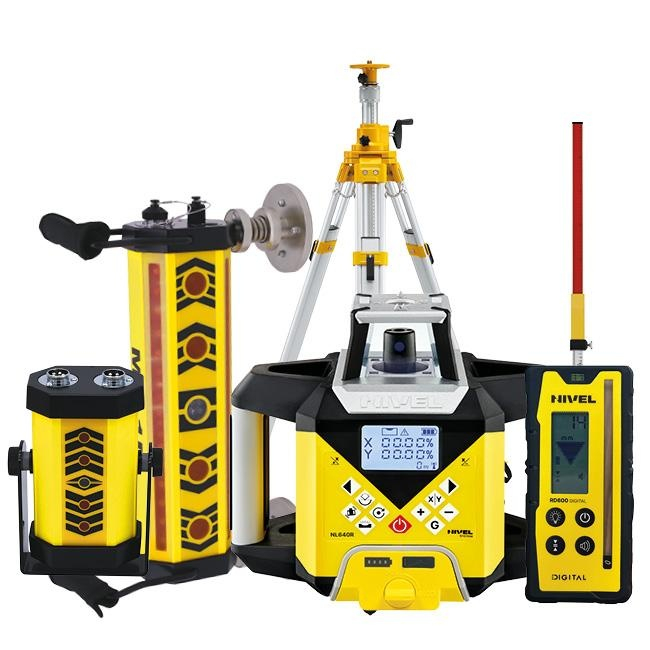

Sistemul este constituit din senzorul laser care primește un semnal de la laserul rotativ. Sistemul utilizează indicatoare cu LED-uri, care informează operatorul cu privire la înălțimea curentă la care trebuie să fie setat elementul de lucru (cupa excavatorului, lama buldozerului). Aceste informații vor apărea, de asemenea, pe receptorul de cabină (RD-1MC), care îndeplinește funcțiile pe un afișaj. Setul fiind configurat în acest mod, va permite executarea rapidă și eficientă a lucrărilor de terasament și eliminarea necesității de a controla măsurătorile.

Principalele avantaje ale sistemului de control Nivel System MC-1D

• soluția universală pentru multe tipuri de utilaje (buldozere, excavatoare, buldo-excavatoare)
• execuție mai rapidă a lucrărilor, productivitate mai mare – utilajul poate prelucra mai mult în același timp
• precizie crescută a lucrărilor executate
• economie de material, rezultată din nivelarea mai precisă a suprafeței
• cea mai simplă soluție pentru controlul funcționării utilajelor – operare ușor de utilizat
• instalare simplă și rapidă – asamblarea / dezasamblarea senzorilor de pe utilaj; posibilitatea de a fi transferați cu ușurință pe un alt utilaj
• fără corecții – risc mai mic de eroare umană
• economie de timp – mai puține măsurători indirecte, reducerea numărului de inspecții în timpul construcției (lucrările pot fi monitorizate în permanență fără a părăsi cabina)
• controlul operării în cabina operatorului – semnalul este transmis la afișajul din cabină (MC-RD1)

Controlați operarea utilajului, funcționare mai rapidă, mai precisă și mai economică

La executarea nivelării apar dificultăți atunci când se efectuează lucrări de terasament cu ajutorul utilajelor. Până în prezent, în acest proces era necesară implicarea personalului suplimentar (sau a unor echipe de topografi). Metodele tradiționale de construcție sunt adesea costisitoare, de lungă durată și necesită specializare și o precizie ridicată. Ar putea fi mai simplu, mai precis și mai rapid?

Da, folosind soluția de măsurare – Nivel System MC-1D

Acest proces poate fi automatizat, simplificat și scurtat prin utilizarea unei tehnici cu laser care simplifică și accelerează procesul în fiecare etapă. În această soluție, senzorul electronic cu laser este instalat pe brațul excavatorului, care controlează înălțimea și panta excavației. Rezultatul este mai precis și mai rapid. Sistemul Nivel MC-1D este un set mobil integrat, care poate fi asamblat fără probleme și poate fi transportat de către operatorul mașinii, într-un timp scurt de timp, înainte de nivelare, iar după finalizarea lucrării poate fi plasat într-o cutie de transport. Senzorul laser MC-1D este atașat la mașină cu 2 magneți puternici. Afișajul LED, luminos și lizibil de pe senzor informează operatorul dacă trebuie să coboare sau să ridice cupa la un moment dat. În plus, MC-1D are opțiunea de a transmite un semnal prin cablu către receptorul MC-RC1. Astfel, funcțiile de afișare informează operatorul cu privire la poziția curentă a cupei sau a lamei. Acest lucru este important atunci când condițiile de funcționare împiedică operatorul să observe senzorul MC-1D. Când panta dorită este setată, operatorul o poate pune în aplicare pe baza citirilor senzorilor, fără măsurători, fără recalculări și fără riscul erorilor – și mai ales mult mai rapid!

Sistemul funcționează cu nivele laser rotative, cu fascicul roșu. Dispozitivul de nivelare este aliniat pe axa drumului, a terenului (la periferia acestuia), ceea ce va permite determinarea unui plan cu o pantă fără a fi nevoie să mutați laserul. În cazul nivelelor laser Nivel System, operatorul utilajului poate modifica setările instrumentului de la distanță, folosind telecomanda. Lucrările de terasament constau adesea în mai multe faze (de exemplu pentru nivelarea solului, drenaj, lucrări pentru fundații, pavare). Tehnologia laser Nivel System poate fi aplicată cu succes în toate etapele. Astfel, este mult mai ușor să se obțină grosimea corectă a fracțiunilor individuale. Utilizarea senzorului Utilizarea senzorului MC-1D pe excavator permite operatorului să pregătească excavarea cu o mai mare precizie (fără a fi nevoie lucrări suplimentare). În toate etapele de lucru, sistemul laser economisește timp și bani. Companiile specializate care folosesc o nivelă optică pentru excavare au nevoie de mai multe zile pentru a face acest lucru, în timp ce, prin trecerea la tehnologia laser Nivel System, timpul de operare este redus cel puțin la jumătate. Eficiența sporită se manifestă, de asemenea, prin reducerea costurilor cu forța de muncă (reducerea numărului de ore de muncă și economii la materialele de construcție). Costurile accesibile fac ca tehnologia să fie accesibilă chiar și celor mai mici companii.

Laserul rotativ emite un fascicul laser invizibil, dar care este recepționat de senzorul MC-1D. Fasciculul se rotește în jurul unei axe verticale cu o viteză de câteva sute de rotații pe minut – creează planul orizontal sau înclinat (în una sau două direcții). Acest plan laser (care poate fi setat cu precizie pe panoul de control al laserului) devine planul de referință pentru senzorul instalat pe utilaj. Operatorul (în timp ce operează excavarea) observă indicațiile LED-urilor colorate de pe senzori. Indicatoarele LED arată poziția curentă a cupei în raport cu planul laser de referință și oferă mesaje simple: „deplasați în jos spre spate sau pe lamă”, „deplasați în sus spre spate sau pe lamă”, „păstrează-l la acest nivel”. Aceste informații sunt, de asemenea, prezentate în cabina operatorului prin intermediul afișajului Nivel System MC-RC1.

Aplicaţii:

• controlul funcţionării utilajelor – buldo-excavatoare, excavatoare, buldozere şi gredere
• terasamente – nivelarea terenului, excavații, precum și pante
• lucrări de apă și canalizare – controlul adâncimii șanțurilor (cu pantă)
